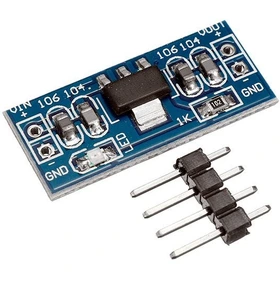

AMS1117 3.3V Voltage Regulator Module ماژول کاهنده ولتاژ AMS1117

معرفی ماژول رگولاتور AMS1117

ماژول رگولاتور AMS1117 یک راه‌حل ساده و مطمئن برای تأمین ولتاژ ۳.۳ ولت مورد نیاز در پروژه‌های الکترونیکی است. این ماژول بر پایه آی‌سی رگولاتور خطی کم‌افت (LDO) AMS1117 طراحی شده و وظیفه تبدیل ولتاژهای ورودی بالاتر (مانند ۵ ولت یا ۹ ولت) را به یک ولتاژ خروجی پایدار ۳.۳ ولت بر عهده دارد. استفاده از این ماژول، نیاز به طراحی مدار پیچیده برای تغذیه قطعات را از بین برده و اتصال آن به مدارات مختلف را بسیار آسان می‌کند.

ویژگی‌های برجسته:

• ولتاژ خروجی ثابت ۳.۳ ولت: این ماژول یک ولتاژ خروجی دقیق و پایدار ۳.۳ ولت را ارائه می‌دهد که برای تغذیه طیف گسترده‌ای از قطعات الکترونیکی مانند میکروکنترلرها (ESP8266، ESP32، ARM)، ماژول‌های بی‌سیم و سنسورها ایده‌آل است.

• جریان خروجی مناسب: قادر به تأمین جریان خروجی تا ۱ آمپر (۱۰۰۰ میلی‌آمپر) است که توان کافی برای راه‌اندازی همزمان چندین ماژول را فراهم می‌کند. (توجه: برای جریان‌های بالای ۸۰۰ میلی‌آمپر، استفاده از هیت‌سینک برای خنک‌کاری توصیه می‌شود).

• ولتاژ ورودی گسترده: محدوده ولتاژ ورودی این ماژول بین ۴.۵ تا ۷ ولت است. این ویژگی به شما امکان می‌دهد تا از منابع تغذیه رایج مانند آداپتورهای ۵ ولت یا باتری‌های ۹ ولت به عنوان ورودی استفاده کنید.

• رگولاتور خطی کم‌افت (LDO): با اختلاف ولتاژ (Dropout Voltage) بسیار کم، این رگولاتور حتی زمانی که ولتاژ ورودی به خروجی نزدیک است (حدود ۴.۵ ولت)، به خوبی عمل می‌کند و راندمان بالایی دارد.

• راه‌اندازی آسان: ماژول دارای پایه‌های استاندارد با فاصله ۰.۱ اینچ است که به راحتی روی بردبورد یا بردهای سوراخ‌دار قابل استفاده می‌باشد.

• نشانگر LED: مجهز به یک LED نشانگر است که با روشن شدن، از وجود ولتاژ در خروجی و عملکرد صحیح ماژول اطمینان حاصل می‌کند.

مشخصات فنی کلیدی:

کاربردهای محصول:
از این ماژول در پروژه‌های متنوعی مانند تبدیل ولتاژ ۵ ولت به ۳.۳ ولت برای راه‌اندازی بردهای آردوینو، ESP8266 و ESP32، تغذیه ماژول‌های بلوتوث، WiFi، GPS و سایر سنسورها، و به‌عنوان یک منبع تغذیه پایدار و کم‌نویز در مدارات آنالوگ و دیجیتال استفاده می‌شود.

نکات مهم در استفاده:

۱. مدیریت حرارت: رگولاتورهای خطی، اختلاف ولتاژ ورودی و خروجی را به صورت گرما دفع می‌کنند. برای جریان‌های بالای ۸۰۰ میلی‌آمپر یا زمانی که اختلاف ولتاژ زیاد است، نصب یک هیت‌سینک کوچک روی آی‌سی توصیه می‌شود تا از آسیب دیدن ماژول جلوگیری شود.
۲. ولتاژ ورودی: از اعمال ولتاژ بالاتر از ۷ ولت به ماژول خودداری کنید، زیرا ممکن است به قطعه آسیب برساند.
۳. اتصال صحیح: برای اتصال به آردوینو، پایه ورودی (VIN) را به منبع تغذیه (مانند ۵ ولت)، پایه GND را به زمین و پایه خروجی (VOUT) را به مدار مورد نظر خود متصل کنید.
