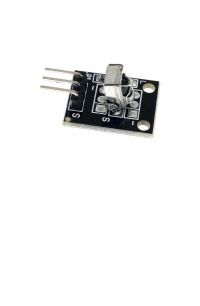

KY-022 Infrared IR Receiver Module – 38kHz ماژول مادون قرمز IR RECEIVER MODULE

معرفی ماژول گیرنده مادون‌قرمز IR RECERVER

ماژول گیرنده مادون‌قرمز IR RECERVER یکی از محبوب‌ترین و پرکاربردترین سنسورها در پروژه‌های الکترونیکی مبتنی بر آردوینو و سایر میکروکنترلرها است. قلب این ماژول، سنسور VS1838B (یا مدل‌های مشابه TL1838 و HX1838B) است که برای تشخیص سیگنال‌های مادون‌قرمز با فرکانس حامل ۳۸ کیلوهرتز طراحی شده است . این فرکانس، استاندارد رایج در ریموت‌کنترل‌های تلویزیون، دستگاه‌های پخش و بسیاری از لوازم خانگی است .

ماژول KY-022 با دریافت سیگنال مادون‌قرمز از ریموت‌کنترل، آن را به یک سیگنال دیجیتال (اکتیو LOW در زمان دریافت) تبدیل کرده و از طریق پایه خروجی (S یا DO) در اختیار میکروکنترلر قرار می‌دهد . همچنین یک LED نشانگر روی برد تعبیه شده که با دریافت سیگنال روشن می‌شود و وضعیت عملکرد ماژول را به صورت بصری نمایش می‌دهد .

ویژگی‌های برجسته:

• فرکانس استاندارد ۳۸ کیلوهرتز: برای دریافت سیگنال‌های ریموت‌کنترل‌های استاندارد طراحی شده و با اکثر ریموت‌های موجود در بازار سازگار است .

• ولتاژ کاری گسترده: با ولتاژ ۲.۷ تا ۵.۵ ولت کار می‌کند و با میکروکنترلرهای ۳.۳ ولتی و ۵ ولتی مانند آردوینو، ESP8266 و ESP32 سازگار است .

• برد تشخیص مناسب: قادر به دریافت سیگنال از فاصله ۱۸ تا ۲۴ متری از ریموت‌کنترل است .

• زاویه تشخیص گسترده: با زاویه تشخیص حدود ۴۵ تا ۹۰ درجه، پوشش مناسبی برای دریافت سیگنال از جهات مختلف فراهم می‌کند .

• مصرف جریان پایین: با جریان مصرفی حدود ۸۰۰ میکروآمپر، برای دستگاه‌های باتری‌خورده نیز مناسب است .

• مقاوم در برابر نویز و نور محیط: مجهز به فیلتر داخلی و محافظ در برابر تداخل الکترومغناطیسی و نور محیط، عملکردی پایدار و مطمئن را تضمین می‌کند .

• پین‌بندی استاندارد ۳ پین: دارای پین‌های VCC (تغذیه)، GND (زمین) و Signal (خروجی سیگنال) با چیدمان مشخص برای اتصال آسان .

مشخصات فنی کلیدی:

کاربردهای محصول:
این ماژول در پروژه‌های متنوعی مانند کنترل از راه دور ربات‌ها، سیستم‌های اتوماسیون خانگی، دستگاه‌های هوشمند قابل کنترل با ریموت، پروژه‌های آموزشی برای آشنایی با ارتباط مادون‌قرمز، و ساخت دستگاه‌های گیرنده و فرستنده IR کاربرد گسترده‌ای دارد.

نکات مهم در استفاده:

۱. نحوه اتصال: برای اتصال به آردوینو، پایه VCC به ۵ ولت، GND به GND و پایه Signal به یک پایه دیجیتال (مثلاً پایه ۱۱) متصل می‌شود .
۲. استفاده از کتابخانه IRremote: برای راه‌اندازی این ماژول و کدگشایی سیگنال‌های ریموت‌کنترل، کتابخانه IRremote در محیط آردوینو موجود است که فرآیند دریافت و تشخیص کلیدهای فشرده شده را بسیار ساده می‌کند .
۳. تنظیمات مقاومت Pull-up: برای عملکرد پایدار، معمولاً یک مقاومت ۴.۷ کیلو اهم به عنوان Pull-up روی خط سیگنال توصیه می‌شود .
۴. سازگاری با ریموت‌های مختلف: این ماژول با پروتکل‌های رایجی مانند NEC، RC-5، RC-6، Panasonic و Sharp سازگار است
