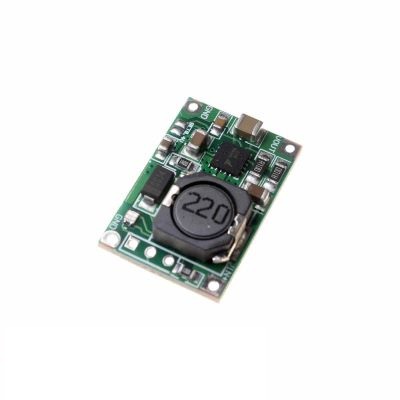

TP5100 2-Cell / Single Lithium Battery ماژول شارژ باتری لیتیوم TP5100 2-CELL CHARGER MODULE
125,000تومان
10 در انبار
موجودی کالا:
10+
توضیحات
ماژول شارژر TP5100 یک برد مدیریت شارژ قدرتمند برای باتریهای لیتیومیون و لیتیومپلیمر است که از شارژ تکسل (۴.۲ ولت) و دو سل (۸.۴ ولت) پشتیبانی میکند. این ماژول با ولتاژ ورودی ۵ تا ۱۸ ولت کار کرده و با تنظیم یک مقاومت، جریان شارژ قابل کنترل از ۰.۱ تا ۲ آمپر را ارائه میدهد. مجهز به محافظتهای کامل در برابر افزایش دما، افزایش جریان، اتصال کوتاه، ولتاژ پایین و اتصال معکوس باتری، گزینهای ایدهآل برای پروژههای قابل حمل و صنعتی است.
معرفی ماژول شارژر باتری لیتیومی TP5100
ماژول TP5100 یک تراشه مدیریت شارژ باتریهای لیتیومی پیشرفته و نسل جدیدتر از تراشههای محبوبی مانند TP4056 است. این ماژول از نوع مبدل کاهنده (Buck) سوئیچینگ با فرکانس ۴۰۰ کیلوهرتز است که راندمان بالایی داشته و گرمای کمتری نسبت به شارژرهای خطی تولید میکند.
این ماژول با پشتیبانی از شارژ تکسلولی (۴.۲ ولت) و دو سلولی سری (۸.۴ ولت)، انعطافپذیری بالایی برای پروژههای مختلف فراهم میکند. انتخاب بین این دو حالت با لحیمکاری یک جامپر ( jumper ) روی برد به نام SET انجام میشود.
ویژگیهای برجسته:
-
شارژ هوشمند سهمرحلهای: فرآیند شارژ در سه مرحله انجام میشود: پیششارژ (Trickle Charge) برای باتریهای کاملاً خالی، شارژ با جریان ثابت (CC) و شارژ با ولتاژ ثابت (CV) که عمر باتری را افزایش داده و از آسیب به سلولها جلوگیری میکند.
-
ولتاژ ورودی گسترده: محدوده ۵ تا ۱۸ ولت DC، که امکان استفاده از انواع آداپتورها، پاوربانکها و منابع تغذیه صنعتی را فراهم میکند.
-
جریان شارژ قابل تنظیم: حداکثر جریان شارژ ۲ آمپر است که با تغییر یک مقاومت SMD روی برد، قابل تنظیم در بازه ۰.۱ تا ۲ آمپر میباشد.
-
محافظتهای کامل: مجهز به مدارهای حفاظتی پیشرفته شامل حفاظت در برابر دمای بالا (Over Temperature)، جریان اضافه (Over Current)، ولتاژ پایین (Under Voltage)، اتصال کوتاه (Short Circuit)، پایش دمای باتری و حفاظت در برابر اتصال معکوس باتری.
-
نشانگر LED دوگانه: دارای دو LED برای نمایش وضعیت شارژ است. LED قرمز نشاندهنده در حال شارژ بودن و LED آبی نشاندهنده شارژ کامل یا عدم حضور باتری است.
-
طراحی جمعوجور و کمحرارت: با ابعاد حدود ۲۵×۱۷ میلیمتر و فرکانس سوئیچینگ بالا، گرمای بسیار کمی تولید کرده و برای پروژههای قابل حمل ایدهآل است.
مشخصات فنی کلیدی:
| ویژگی | مشخصات |
|---|---|
| تراشه اصلی | TP5100 |
| نوع مبدل | کاهنده (Buck) – سوئیچینگ |
| ولتاژ ورودی | ۵ تا ۱۸ ولت DC |
| ولتاژ شارژ (تکسل) | ۴.۲ ولت |
| ولتاژ شارژ (دو سل) | ۸.۴ ولت |
| حداکثر جریان شارژ | ۲ آمپر (قابل تنظیم از ۰.۱ تا ۲A) |
| فرکانس سوئیچینگ | ۴۰۰ کیلوهرتز |
| مدارهای حفاظتی | دما، جریان، ولتاژ پایین، اتصال کوتاه، اتصال معکوس و پایش دمای باتری |
| نشانگر وضعیت | قرمز (در حال شارژ) / آبی (شارژ کامل یا بدون باتری) |
| انتخاب حالت | جامپر SET (لحیمکاری برای انتخاب ۱ یا ۲ سل) |
| ابعاد ماژول | حدود ۲۵ × ۱۷ × ۵ میلیمتر |
کاربردهای محصول:
از این ماژول در پروژههای متنوعی مانند ساخت شارژرهای قابل حمل برای باتریهای ۱۸۶۵۰، تغذیه تجهیزات پرتابل، رباتیک، پروژههای خورشیدی (Solar Harvesting)، ابزارآلات برقی، بیسیمها (واکیتاکی)، تبلتها و دستگاههای پخش قابل حمل استفاده میشود.
نکات مهم در استفاده:
۱. تنظیم حالت شارژ (تک/دو سل): برای شارژ دو سلولی (۸.۴ ولت)، پایههای SET را روی برد به یکدیگر لحیم کنید. برای حالت تکسل (۴.۲ ولت)، این جامپر را باز بگذارید.
۲. تنظیم جریان شارژ: جریان شارژ پیشفرض معمولاً ۱ آمپر است. برای تغییر آن، مقاومت مربوطه روی برد را تعویض کنید. برای جریانهای بالای ۱ آمپر، از منبع تغذیه با توان کافی استفاده کنید.
۳. اتصالات: پایههای VIN+ (ورودی مثبت ۵-۱۸ ولت)، GND (زمین ورودی)، BAT+ (خروجی مثبت باتری) و GND (زمین باتری) به وضوح روی برد مشخص شدهاند.
۴. مدیریت حرارت: با وجود راندمان بالای مبدل سوئیچینگ، در جریانهای نزدیک به ۲ آمپر، ماژول اندکی گرم میشود. از قرار دادن آن در مجاورت قطعات حساس به حرارت خودداری کنید.
۵. ترتیب اتصال: ابتدا منبع تغذیه را به ماژول و سپس باتری را به آن متصل کنید. برای قطع، ابتدا باتری و سپس منبع تغذیه را جدا کنید.
