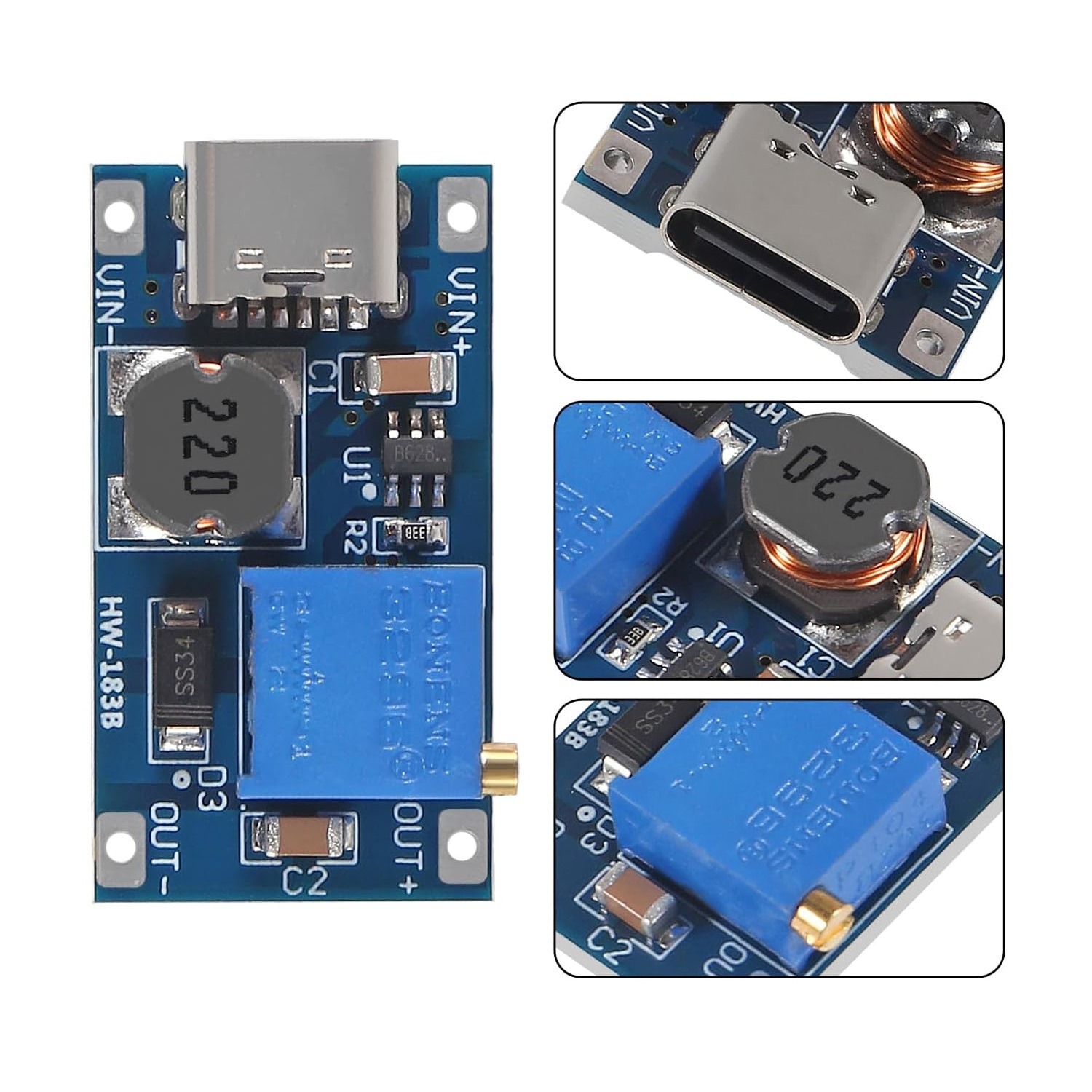

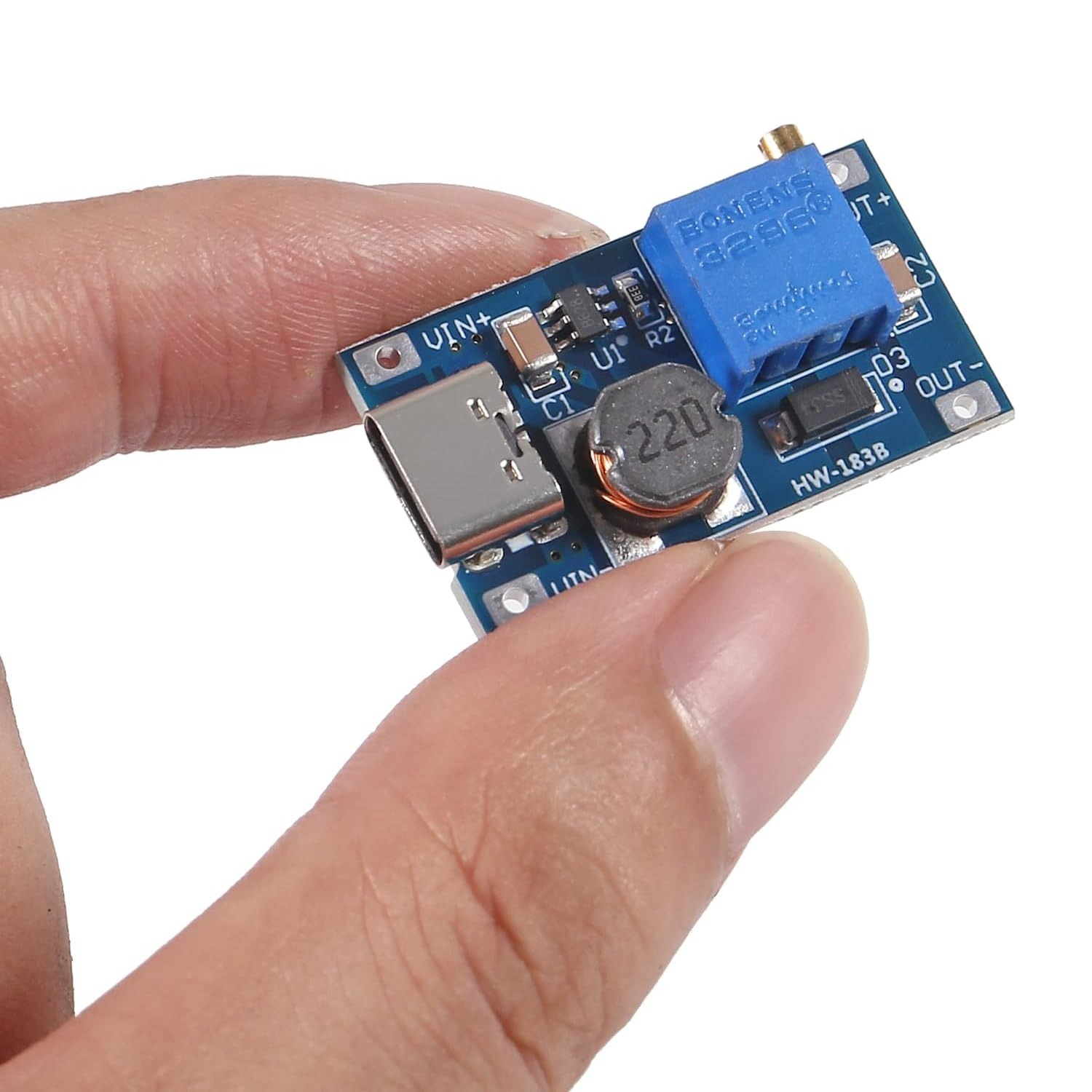

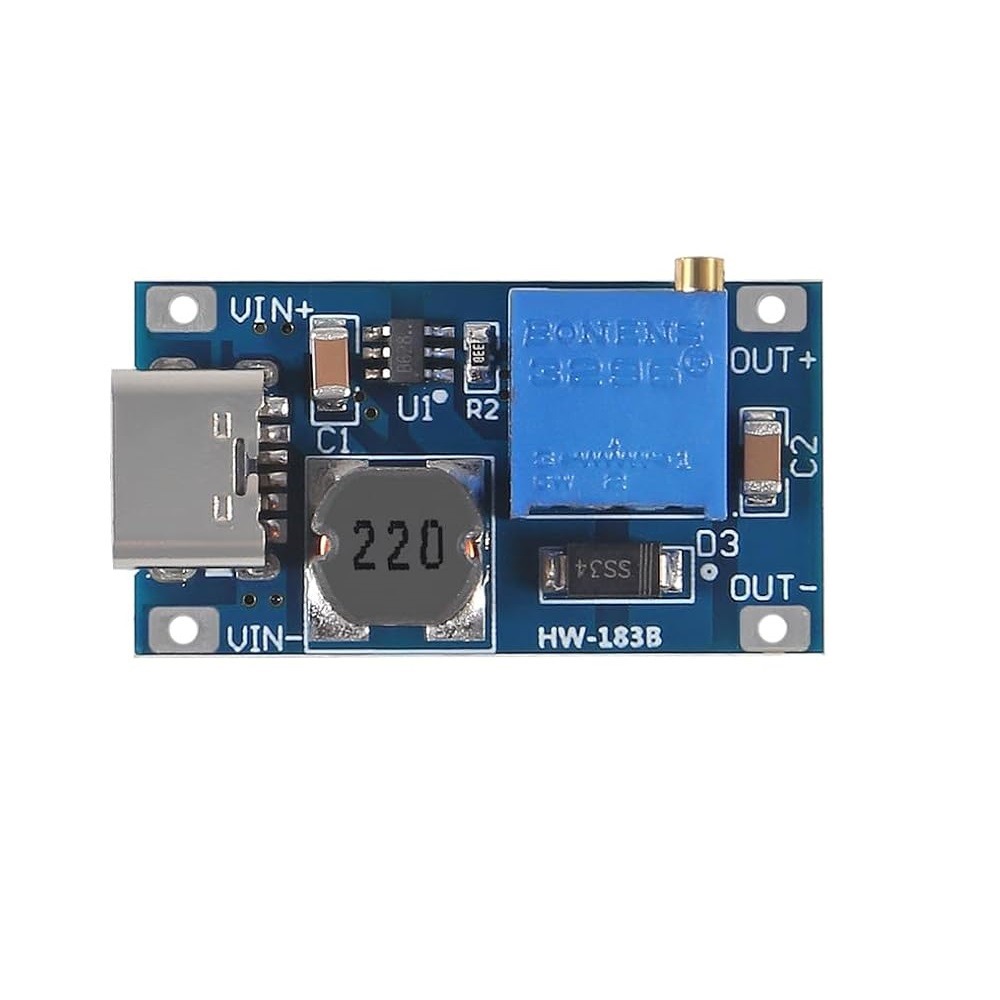

MT3608 DC-DC Boost Converter Module ماژول افزاینده ولتاژ MT3608 با ورودی TYPE-C و جریان 2A

در فروشگاه رایاک (RAYAC.IR)، ماژول افزاینده MT3608 با ورودی Type-C را آماده کرده‌ایم؛ یک مبدل بوست جمع‌وجور و کارآمد که ولتاژ ورودی ۲ تا ۲۴ ولت را به خروجی قابل تنظیم ۵ تا ۲۸ ولت افزایش می‌دهد.

این ماژول چه کاربردی دارد؟
فرض کنید یک باتری ۳.۷ ولت دارید، اما پروژه شما به ولتاژ ۵، ۹ یا ۱۲ ولت نیاز دارد. این ماژول با روش سوئیچینگ با فرکانس بالا (۱.۲ مگاهرتز)، ولتاژ پایین را به سطح مورد نظر شما افزایش می‌دهد . یک پتانسیومتر دقیق روی برد به شما امکان تنظیم ولتاژ خروجی را با دقت بالا می‌دهد .

ورودی Type-C چه مزیتی دارد؟
پورت مدرن Type-C امکان اتصال آسان و ایمن به شارژرهای جدید، پاوربانک‌های USB-C و منابع تغذیه مدرن را فراهم می‌کند . به‌سادگی یک کابل Type-C وصل کنید و از تغذیه پایدار لذت ببرید.

مشخصات فنی:

• تراشه کنترلر: MT3608

• نوع مبدل: افزاینده (Boost – Step-Up)

• ولتاژ ورودی: ۲ تا ۲۴ ولت DC (از طریق پورت Type-C یا پایه‌های IN)

• ولتاژ خروجی: قابل تنظیم از ۵ تا ۲۸ ولت DC (توسط پتانسیومتر)

• حداکثر جریان خروجی: ۲ آمپر (در شرایط مناسب)

• راندمان تبدیل: تا ۹۳٪ (کاهش اتلاف انرژی و گرما)

• فرکانس سوئیچینگ: حدود ۱.۲ مگاهرتز

• ورودی: پورت Type-C و پایه‌های لحیمی (VIN+ / VIN-)

• خروجی: پایه‌های ترمینال (VOUT+ / VOUT-)

• تنظیم ولتاژ: پتانسیومتر چند دور روی برد

• ابعاد: حدود ۳۶ × ۱۷ میلی‌متر (فوق‌العاده جمع‌وجور)

• وزن: حدود ۵ گرم

ویژگی‌های کلیدی (چرا این ماژول در رایاک):

• ورودی مدرن Type-C: سازگاری با شارژرها و پاوربانک‌های جدید

• تنظیم دقیق ولتاژ با پتانسیومتر چند دور: خروجی کاملاً مطابق با نیاز پروژه

• راندمان بالا (تا ۹۳٪): مصرف بهینه انرژی و گرمای کمتر

• طراحی بسیار کوچک و سبک: مناسب برای پروژه‌های فضامحدود و قابل‌حمل

• دامنه وسیع ولتاژ ورودی و خروجی: انعطاف‌پذیری بالا برای پروژه‌های مختلف

• قابلیت تغذیه از دو طریق: پورت Type-C یا پایه‌های لحیمی

• فرکانس سوئیچینگ بالا (۱.۲ مگاهرتز): کاهش اندازه قطعات و نویز کمتر

کاربردهای پیشنهادی در فروشگاه رایاک:

• افزایش ولتاژ باتری لیتیوم‌یون ۳.۷ ولت به ۵ ولت یا ۹ ولت: تغذیه مدارهای آردوینو، ESP و سنسورها

• تبدیل پاوربانک USB به منبع تغذیه قابل تنظیم: راه‌اندازی دستگاه‌های ۱۲ ولت از پاوربانک

• پروژه‌های رباتیک و IoT: تأمین ولتاژ مورد نیاز ماژول‌های مختلف

• راه‌اندازی ریسه‌های LED و نمایشگرهای نیازمند ولتاژ بالاتر

• ساخت منبع تغذیه قابل حمل برای دستگاه‌های الکترونیکی

• پروژه‌های خورشیدی: افزایش ولتاژ خروجی پنل‌های کوچک

• تغذیه ماژول‌های GPS، GSM و سایر ارتباطات بی‌سیم

نحوه استفاده (راهنمای سریع رایاک):

۱. منبع تغذیه ۲ تا ۲۴ ولت را به پورت Type-C یا پایه‌های IN+ و IN- متصل کنید.
۲. یک مولتی‌متر روی خروجی بگذارید و پتانسیومتر را بچرخانید تا ولتاژ مورد نظر (۵ تا ۲۸ ولت) تنظیم شود .
۳. دستگاه مصرف‌کننده را به پایه‌های OUT+ و OUT- وصل کنید.
۴. از تغذیه پایدار و افزایش‌یافته لذت ببرید.

نکات مهم (توصیه رایاک):

• ولتاژ خروجی حتماً باید از ولتاژ ورودی بیشتر باشد. این یک مبدل افزاینده است و قابلیت کاهش ولتاژ ندارد .

• تنظیم جریان: جریان ۲ آمپر حداکثر است. در ولتاژهای خروجی بالا یا اختلاف زیاد ورودی/خروجی، جریان واقعی کمتر خواهد بود . برای توان‌های بالا، حتماً تهویه مناسب فراهم کنید.

• تنظیم پتانسیومتر: اگر با چرخاندن پتانسیومتر ولتاژ تغییر نکرد، آن را بیش از ۱۰ دور خلاف جهت عقربه‌های ساعت بچرخانید تا به محدوده تنظیم برگردد .

• محافظت: این ماژول فاقد محافظت در برابر اتصال معکوس و اتصال کوتاه است. در کاربردهای حساس، از فیوز یا دیود محافظ استفاده کنید.

• از ورودی ولتاژ بیشتر از ۲۴ ولت خودداری کنید .

  نسخه بدون ورودی تایپ سی هم با همین مشخصات موجود است به نام ماژول مبدل افزاینده MT3608
