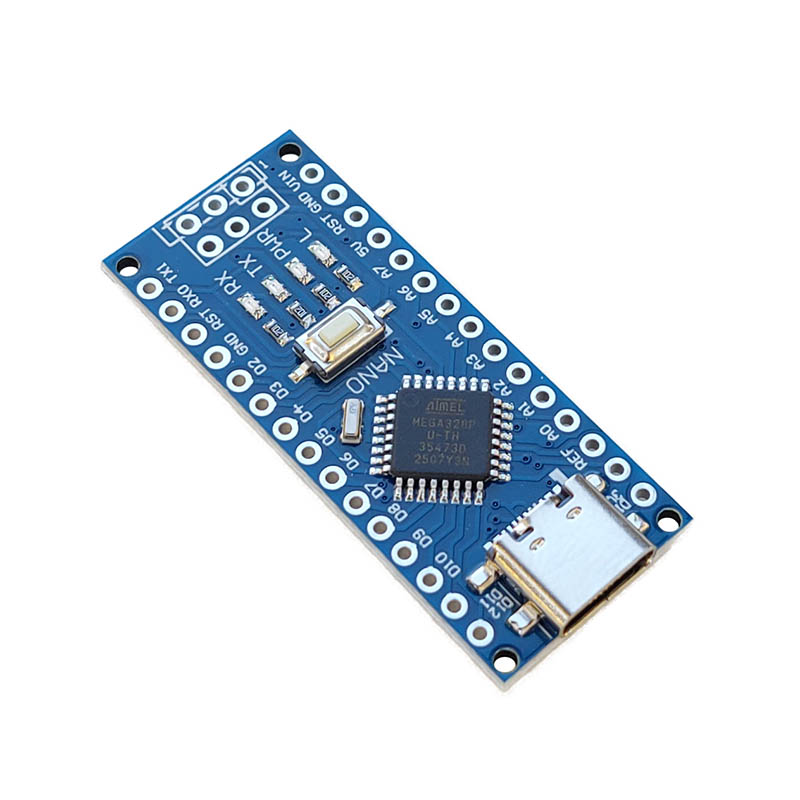

برد آردوینو نانو Arduino Nano CH340 با پورت Type-C

در فروشگاه رایاک (RAYAC.IR)، برد آردوینو نانو مدل CH340 را آماده کرده‌ایم؛ یک برد کوچک، کامل و اقتصادی که عملکردی مشابه برد آردوینو Uno دارد، اما در ابعادی بسیار کوچک‌تر و مناسب برای پروژه‌های جمع‌وجور.

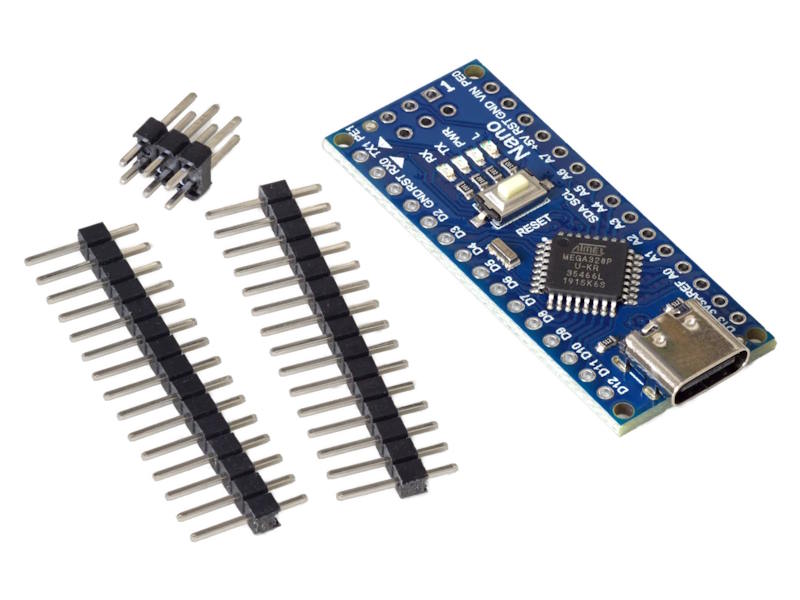

پین هدر این برد لحیم نشده است

تفاوت این برد با آردوینو نانو اصلی چیست؟
نسخه اصلی از تراشه FT232 برای تبدیل USB به سریال استفاده می‌کند، اما این برد از تراشه CH340G بهره می‌برد. این تغییر باعث شده قیمت نهایی برد بسیار اقتصادی‌تر شود. فقط کافی است پیش از اولین استفاده، درایور CH340 را روی سیستم خود نصب کنید (یک بار انجام شود، دفعات بعد نیازی نیست).

چرا آردوینو نانو؟
اگر به دنبال یک برد آردوینویی با قابلیت‌های کامل Uno هستید، اما فضای پروژه شما محدود است (مثل ربات‌های پرنده، ماشین‌های کوچک، پروژه‌های پوشیدنی یا محصول نهایی)، نانو گزینه‌ای ایده‌آل است. این برد به راحتی روی بردبورد (Breadboard) قرار می‌گیرد و با پورت مینی USB برنامه‌ریزی می‌شود.

مشخصات فنی:

• میکروکنترلر: ATmega328 (همان آردوینو Uno)

• ولتاژ کاری: ۵ ولت

• ولتاژ ورودی (توصیه‌شده): ۷ تا ۱۲ ولت (بهترین ولتاژ کمتر از ۹ ولت)

• فرکانس کاری: ۱۶ مگاهرتز

• پین‌های دیجیتال ورودی/خروجی: ۱۴ عدد (۶ عدد با قابلیت PWM)

• پین‌های ورودی آنالوگ: ۸ عدد (A0 تا A7)

• جریان مجاز برای هر پین: ۴۰ میلی‌آمپر

• حافظه فلش: ۳۲ کیلوبایت (۲ کیلوبایت توسط Bootloader استفاده می‌شود)

• حافظه SRAM: ۲ کیلوبایت

• حافظه EEPROM: ۱ کیلوبایت

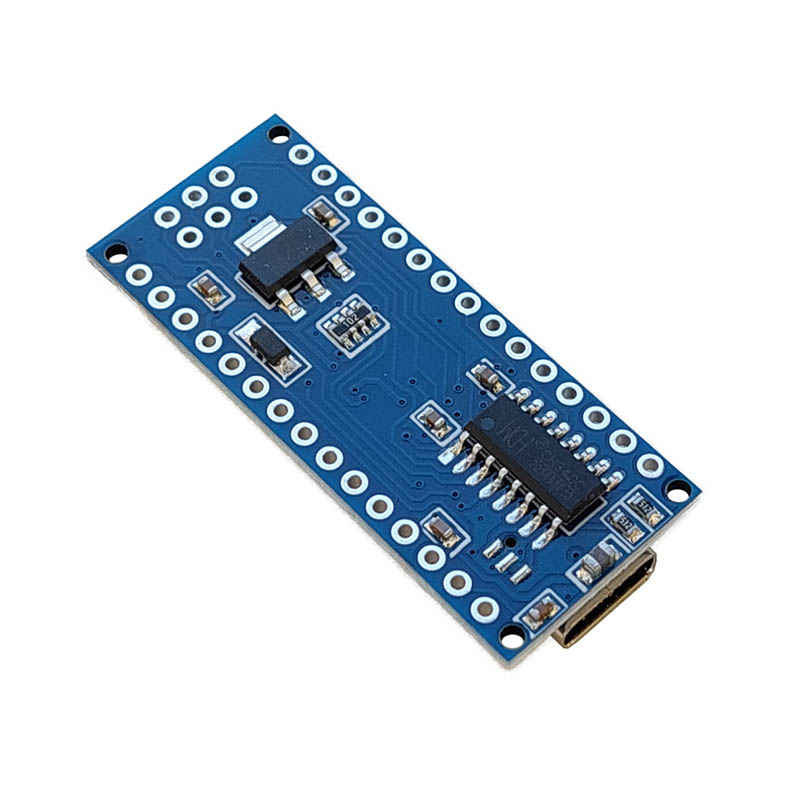

• تراشه تبدیل USB به سریال: CH340G

• پورت برنامه‌ریزی: مینی USB

• پورت ICSP: دارد (برای برنامه‌ریزی مستقیم میکروکنترلر)

• LEDهای نمایش وضعیت:

  • LED قرمز (Power OK – روشن بودن برق)

  • LED سبز (TX – ارسال داده)

  • LED سبز (RX – دریافت داده)

  • LED سبز (L – متصل به پین ۱۳)

• فاصله بین پین‌ها: ۲.۵۴ میلی‌متر (استاندارد بردبورد)

• ابعاد: بسیار کوچک (حدود ۴۵ × ۱۸ میلی‌متر)

ویژگی‌های کلیدی (چرا آردوینو نانو CH340 در رایاک):

• ابعاد کوچک و وزن کم: مناسب برای پروژه‌های با فضای محدود (ربات پرنده، ماشین کوچک، پوشیدنی)

• قیمت اقتصادی به دلیل تراشه CH340G: عملکرد مشابه نسخه اصلی با قیمت کمتر

• سازگاری کامل با Arduino IDE: بدون تغییر در کدهای نوشته شده برای Uno

• ۱۴ پین دیجیتال + ۸ پین آنالوگ: تمام قابلیت‌های Uno در ابعاد کوچک‌تر

• قابلیت استفاده در محصول نهایی و تولیدات تجاری: به دلیل قیمت مناسب و ابعاد جمع‌وجور

• قرارگیری آسان روی بردبورد: طراحی استاندارد با فاصله ۲.۵۴ میلی‌متر

• پورت ICSP جداگانه: برای برنامه‌ریزی مستقیم میکروکنترلر بدون استفاده از Bootloader

کاربردهای پیشنهادی در فروشگاه رایاک:

• رباتیک و ربات‌های پرنده (Drone): کنترل پرواز، سنسورها و موتورها در وزن کم

• ماشین‌های کوچک و ربات‌های مسیریاب: به دلیل ابعاد کوچک و مصرف انرژی مناسب

• پروژه‌های پوشیدنی (Wearable): جمع‌وجور بودن و قابلیت نصب روی لباس یا بدنه کوچک

• ساخت محصول نهایی و تولید تجاری: به عنوان قلب تپنده دستگاه‌های الکترونیکی سفارشی

• پروژه‌های دانشجویی و آموزشی: یادگیری برنامه‌نویسی و الکترونیک با هزینه کم

• راه‌اندازی سنسورها و ماژول‌های مختلف: دما، رطوبت، اولتراسونیک، GPS، GSM و …

• پروژه‌های مبتنی بر نمایشگر (LCD، OLED، TFT)

• کنترل تجهیزات با رله و موتورهای DC

نحوه استفاده (راهنمای سریع رایاک):

۱. درایور CH340 را روی کامپیوتر خود نصب کنید.
۲. Arduino IDE را باز کنید و برد Arduino Nano را انتخاب نمایید.
۳. پردازنده (Processor) را روی ATmega328P (Old Bootloader) یا نسخه معمولی تنظیم کنید (در صورت خطا، گزینه دیگر را امتحان کنید).
۴. پورت COM مربوطه را انتخاب کنید.
۵. کد خود را نوشته و روی برد آپلود کنید.

نکات مهم (توصیه رایاک):

• برای اولین استفاده، حتماً درایور CH340G را نصب کنید. این درایور برای سیستمعامل‌های ویندوز، لینوکس و مک‌اواس در دسترس است.

• ولتاژ ورودی توصیه‌شده بین ۷ تا ۹ ولت است. استفاده از ولتاژ بالای ۱۲ ولت ممکن است به برد آسیب برساند.

• پین‌های این برد ۵ ولت هستند. در صورت اتصال به ماژول‌های ۳.۳ ولتی، از سطح‌ساز (Level Shifter) استفاده کنید.

• جریان هر پین حداکثر ۴۰ میلی‌آمپر است. برای راه‌اندازی موتور یا رله، از درایور مجزا (مانند L298N یا ماژول رله) استفاده کنید.

• در صورت بروز خطای آپلود، گزینه Old Bootloader را در Arduino IDE امتحان کنید.
