400W 15A DC-DC Step-Up Boost Converter Module – Adjustable Voltage & Current ماژول افزاینده ولتاژ 400 وات 15 آمپر 8.5-50 ولت با تنظیم جریان F0804

معرفی ماژول مبدل افزاینده ۴۰۰ وات ۱۵ آمپر

ماژول ۴۰۰ وات ۱۵ آمپر یک مبدل افزاینده (Step-Up) یا بوست (Boost) DC-DC با توان بالا است که برای افزایش ولتاژ یک منبع تغذیه به سطحی بالاتر طراحی شده است. این ماژول از نوع غیرایزوله (Non-Isolated) با توپولوژی Boost است که ورودی و خروجی زمین مشترک دارند. به دلیل توان بالا، روی برد قرمز رنگی با هیت‌سینک‌های آلومینیومی بزرگ، خازن‌ها و سلف‌های مسی ساخته شده است.

ویژگی‌های برجسته:

• ولتاژ ورودی گسترده: محدوده ۸.۵ تا ۵۰ ولت DC، مناسب برای انواع باتری‌ها، آداپتورها و پنل‌های خورشیدی.

• ولتاژ خروجی قابل تنظیم: با استفاده از پتانسیومتر CV-ADJ روی برد، ولتاژ خروجی به‌راحتی از ۱۰ تا ۶۰ ولت تنظیم می‌شود.

• جریان خروجی قابل تنظیم: مجهز به پتانسیومتر CC-ADJ برای تنظیم جریان خروجی در محدوده ۰.۲ تا ۱۲ آمپر. این ویژگی برای شارژ باتری و راه‌اندازی LEDهای پرقدرت بسیار حیاتی است.

• توان خروجی بالا: حداکثر توان خروجی ۴۰۰ وات.

• راندمان فوق‌العاده بالا: راندمان تبدیل انرژی تا ۹۶% که باعث کاهش چشمگیر تولید گرما و افزایش بهره‌وری انرژی می‌شود.

• مدیریت حرارت قوی: مجهز به دو هیت‌سینک آلومینیومی بزرگ برای دفع موثر گرما. (توصیه می‌شود برای جریان‌های بالای ۸ آمپر، از خنک‌کاری فعال مانند فن استفاده شود).

• محافظت در برابر جریان اضافه: دارای مدار حفاظت OCP که در صورت عبور جریان بیش از ۱۵ آمپر، ولتاژ خروجی را به‌طور خودکار کاهش می‌دهد.

• اتصالات ترمینال پیچی: ورودی و خروجی با ترمینال‌های پیچی طراحی شده‌اند که اتصال و قطع سیم‌ها را بسیار آسان می‌کند.

• فرکانس سوئیچینگ ۱۵۰ کیلوهرتز: با فرکانس بالا، اندازه قطعات مغناطیسی کوچک‌تر شده و ریپل خروجی کاهش می‌یابد.

• جریان ساکن (Quiescent Current) پایین: تنها ۱۰ میلی‌آمپر در حالت بی‌باری.

• دمای عملکرد گسترده: قابلیت کار در محدوده دمایی ۴۰- تا ۸۵+ درجه سانتی‌گراد.

• قابلیت نصب: دارای ۴ سوراخ نصب با قطر ۲.۵۵ میلی‌متر برای نصب محکم روی سطوح مختلف.

مشخصات فنی کلیدی:

ویژگی	مشخصات
نوع مبدل	افزاینده (Boost) – غیرایزوله
ولتاژ ورودی	۸.۵ تا ۵۰ ولت DC
ولتاژ خروجی	۱۰ تا ۶۰ ولت DC (قابل تنظیم با پتانسیومتر CV-ADJ)
حداکثر جریان ورودی	۱۵ آمپر
حداکثر جریان خروجی	۱۲ آمپر (مشروط به اختلاف ولتاژ ورودی و خروجی)
محدوده جریان ثابت	۰.۲ تا ۱۲ آمپر (قابل تنظیم با پتانسیومتر CC-ADJ)
توان خروجی	حداکثر ۴۰۰ وات
راندمان	تا ۹۶%
فرکانس سوئیچینگ	۱۵۰ کیلوهرتز
جریان ساکن	~۱۰ میلی‌آمپر
محافظت در برابر جریان اضافه	بله (کاهش خودکار ولتاژ خروجی در صورت افزایش جریان ورودی از ۱۵A)
دمای کاری	۴۰- تا ۸۵+ درجه سانتی‌گراد
ابعاد ماژول	حدود ۶۷ × ۴۸ × ۲۸ میلی‌متر
وزن	حدود ۶۰ گرم

کاربردهای محصول:
این ماژول در طیف گسترده‌ای از پروژه‌های پرقدرت کاربرد دارد، از جمله:

• تغذیه LEDهای پرقدرت: به‌عنوان درایور جریان ثابت برای نوارها و ماژول‌های LED.

• سیستم‌های خورشیدی: افزایش ولتاژ پنل‌های خورشیدی برای شارژ باتری یا تغذیه بار.

• شارژ باتری: شارژ باتری‌های لیتیومی، سرب-اسید و نیکل-فلز با ولتاژهای بالاتر.

• رباتیک و خودروهای الکتریکی: تغذیه موتورهای DC با ولتاژ بالاتر از باتری.

• منبع تغذیه قابل حمل: ساخت منبع تغذیه همراه برای لپ‌تاپ، PDA و سایر محصولات دیجیتال.

• پروژه‌های DIY و صنعتی: ساخت سیستم‌های قدرت DC سفارشی در پروژه‌های شخصی و صنعتی.

نکات مهم در استفاده:

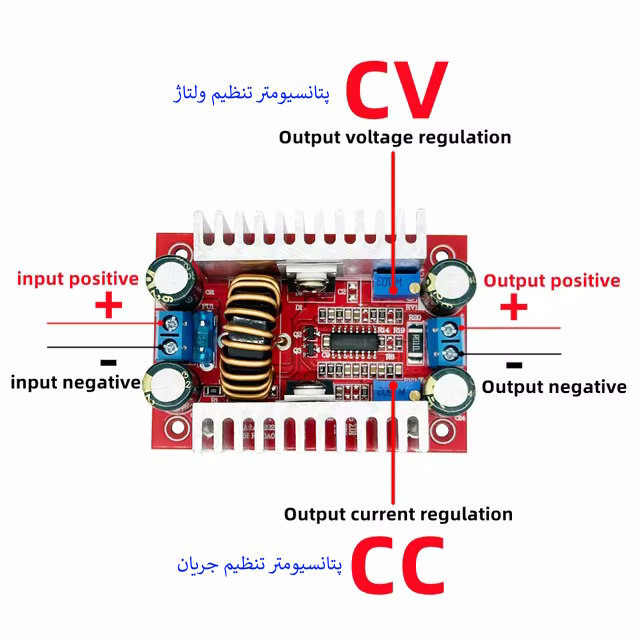

۱. تنظیم ولتاژ خروجی (CV-ADJ): قبل از اتصال بار، با چرخاندن پتانسیومتر CV-ADJ، ولتاژ خروجی را با مولتی‌متر روی مقدار دقیق مورد نظر تنظیم کنید. چرخش در جهت عقربه‌های ساعت ولتاژ را کاهش و در خلاف جهت عقربه‌های ساعت ولتاژ را افزایش می‌دهد.
۲. تنظیم جریان خروجی (CC-ADJ): برای تنظیم جریان، ابتدا پتانسیومتر CC-ADJ را حدود ۳۰ دور در خلاف جهت عقربه‌های ساعت بچرخانید تا جریان به حداقل برسد، سپس بار را وصل کرده و پتانسیومتر را در جهت عقربه‌های ساعت بچرخانید تا به جریان مورد نظر برسید.
۳. مدیریت حرارت: در جریان‌های بالای ۸ آمپر، استفاده از خنک‌کاری فعال (فن) روی هیت‌سینک‌ها الزامی است. در اختلاف ولتاژ زیاد بین ورودی و خروجی، توان و جریان را کاهش دهید.
۴. ترتیب اتصال: برای شارژ باتری، ابتدا ماژول را تنظیم کرده و سپس باتری را به خروجی متصل کنید.
۵. محافظت در برابر اتصال معکوس: این ماژول فاقد حفاظت در برابر اتصال معکوس ورودی است. قبل از اتصال، از صحیح بودن قطب‌های ورودی (مثبت به مثبت، منفی به منفی) اطمینان حاصل کنید تا از آسیب به ماژول جلوگیری شود.
۶. توان خروجی: توجه داشته باشید که حداکثر جریان خروجی (۱۲ آمپر) به اختلاف ولتاژ ورودی و خروجی بستگی دارد؛ هرچه اختلاف ولتاژ بیشتر باشد، جریان خروجی قابل تأمین کمتر خواهد بود.
