IR Flame Detection Sensor Module ماژول سنسور شعله آردوینو IR FLAME SENSOR MODULE
115,000تومان
2 در انبار
موجودی کالا:
2+
توضیحات

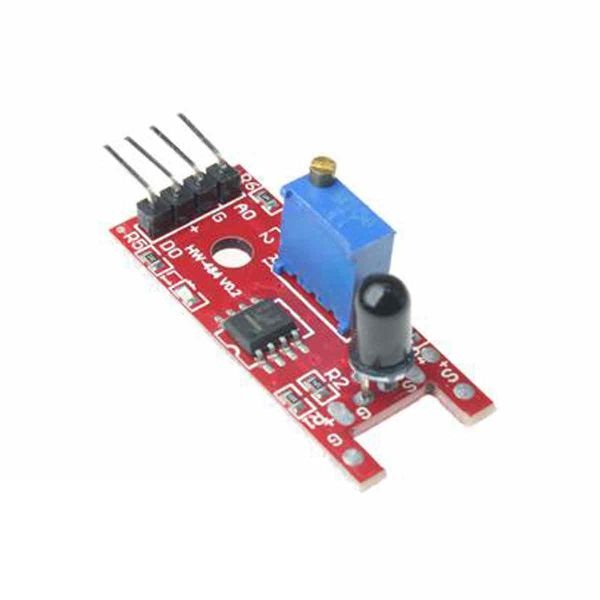

ماژول سنسور شعله مادونقرمز، یک حسگر اپتیکال برای تشخیص منابع آتش و شعلههای باز است. این ماژول با دریافت امواج مادونقرمز در طیف ۷۶۰ تا ۱۱۰۰ نانومتر کار کرده و با استفاده از آیسی مقایسهگر LM393، خروجیهای آنالوگ (AO) و دیجیتال (DO) را ارائه میدهد. ولتاژ کاری ۳.۳ تا ۵ ولت، زاویه تشخیص حدود ۶۰ درجه و قابلیت تنظیم حساسیت با پتانسیومتر، آن را به گزینهای ایدهآل برای پروژههای هشدار آتشسوزی، رباتهای آتشنشان و سیستمهای ایمنی تبدیل کرده است.
معرفی ماژول سنسور شعله مادون قرمز
ماژول سنسور شعله یک قطعه کلیدی در پروژههای ایمنی و رباتیک است که برای تشخیص حضور شعلههای باز یا منابع نور مادونقرمز طراحی شده است. این سنسور با بهرهگیری از یک فوتودیود (یا فوتوترانزیستور) مادونقرمز مانند YG1006، امواج IR منتشر شده از آتش را دریافت کرده و آن را به سیگنال الکتریکی تبدیل میکند. سیگنال تولیدی توسط یک مدار مقایسهگر (معمولاً LM393) پردازش شده و دو نوع خروجی مجزا ارائه میدهد که آن را برای طیف وسیعی از کاربردها مناسب میسازد .
ویژگیهای برجسته:
-
تشخیص طیف مادونقرمز شعله: حساس به طولموجهای ۷۶۰ تا ۱۱۰۰ نانومتر که محدوده تشعشع اصلی شعلههای آتش است .
-
خروجی دوگانه (آنالوگ و دیجیتال):
-
خروجی دیجیتال (DO): یک سیگنال صفر و یکی (LOW/HIGH) که با استفاده از پتانسیومتر روی برد، آستانه تشخیص آن قابل تنظیم است. در حالت تشخیص شعله، این پایه معمولاً LOW میشود .
-
خروجی آنالوگ (AO): یک ولتاژ متغیر که متناسب با شدت تشعشع مادونقرمز دریافتی است و برای اندازهگیری فاصله یا شدت شعله کاربرد دارد .
-
-
تنظیم حساسیت با پتانسیومتر: یک پتانسیومتر آبی رنگ روی برد تعبیه شده که به شما امکان میدهد آستانه تشخیص خروجی دیجیتال را برای محیطهای مختلف تنظیم کنید .
-
ولتاژ کاری گسترده: با ولتاژ ۳.۳ تا ۵ ولت کار میکند و با میکروکنترلرهای محبوب مانند آردوینو، ESP8266 و ESP32 سازگار است .
-
LED نشانگر: دارای LED برای نمایش وضعیت تغذیه و یک LED دیگر که هنگام تشخیص شعله و فعالسازی خروجی دیجیتال روشن میشود .
مشخصات فنی کلیدی:
| ویژگی | مشخصات |
|---|---|
| ولتاژ کاری | ۳.۳ تا ۵ ولت DC |
| جریان مصرفی | حدود ۲۰ میلیآمپر |
| طیف تشخیص | ۷۶۰ تا ۱۱۰۰ نانومتر |
| زاویه تشخیص | حدود ۶۰ درجه |
| برد تشخیص | تا ۸۰ سانتیمتر (برای شعله فندک) |
| نوع خروجیها | آنالوگ (AO) و دیجیتال (DO) |
| آیسی مقایسهگر | LM393 |
| ابعاد ماژول | حدود ۳۲×۱۴ میلیمتر |
| تعداد پینها | ۴ پین (VCC, GND, AO, DO) |
کاربردهای محصول:
این ماژول در طیف گستردهای از پروژهها استفاده میشود، از جمله: ساخت سیستمهای هشدار دهنده آتشسوزی خانگی و صنعتی، رباتهای آتشنشان برای یافتن و خاموش کردن شعله، دستگاههای تشخیص جرقه و شعله در محیطهای خطرناک، و پروژههای امنیتی و ایمنی .
نکات مهم در استفاده:
۱. فاصله ایمن: سنسور را در فاصله مناسب از شعله قرار دهید تا دمای بالا به آن آسیب نزند .
۲. کالیبراسیون: برای راهاندازی، حساسیت را با پتانسیومتر تنظیم کنید. یک شعله آزمایشی (مثلاً فندک) را در فاصله مشخصی قرار دهید و پتانسیومتر را بچرخانید تا خروجی دیجیتال در وضعیت مطلوب تغییر کند .
۳. نویز و تداخل: این سنسور به سایر منابع مادونقرمز مانند نور خورشید، لامپهای رشتهای و ریموت کنترلها نیز حساس است. برای کاهش خطا، از خروجی آنالوگ برای اعمال فیلترهای نرمافزاری یا پوشش فیزیکی روی سنسور استفاده کنید .
۴. اتصال: برای اتصال به آردوینو، پایه VCC به ۵ ولت، GND به GND و پایه DO به یک پایه دیجیتال (مثلاً D2) متصل میشود. پایه AO نیز به یک پایه آنالوگ (مثلاً A0) برای دریافت سیگنال شدت وصل میشود
