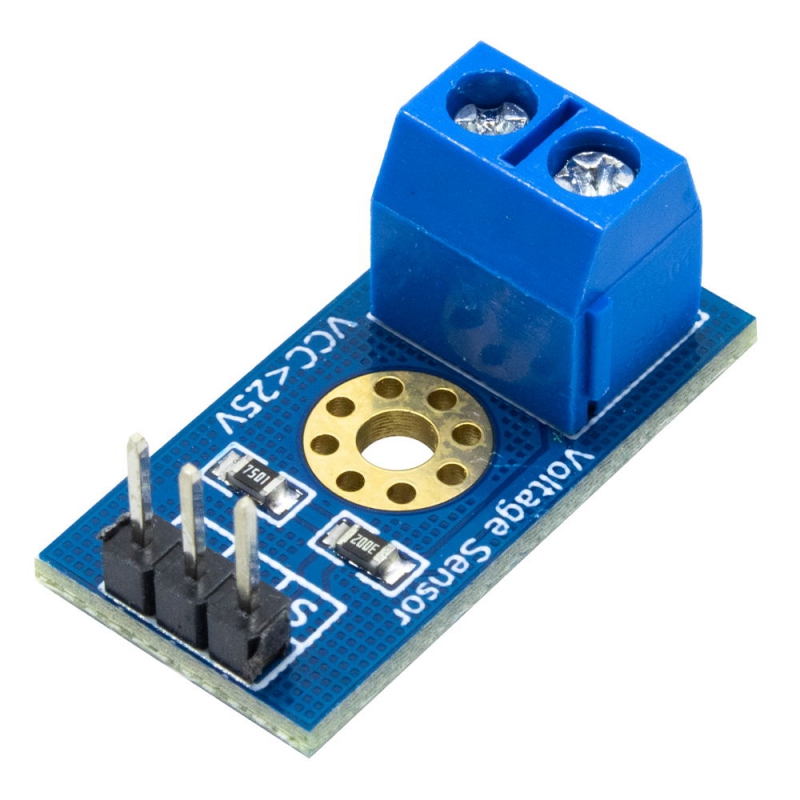

ماژول اندازه گیری ولتاژ آردوینو

ماژول بر مبنی تقسیم مقاومتی دقیق طراحی شده است، بردهای مبتنی بر میکروکنترلرها همچون آردینو، محدوده ی ولتاژ مبدل ADC آنها 5 ولت و یا 3.3 ولت است لذا توانایی اندازه گیری محدوده ولتاژهای بالاتری را نخواهد داشت. توسط این ماژول می توان تا 5 برابر بیشتر از محدوده ی اندازه گیری توسط میکرو، ولتاژ اعمالی را رصد نمود.

کاربردهای ماژول اندازه گیری ولتاژ

• مانیتور و کنترل ولتاژ
• ساخت ولت متر

مشخصات فنی ماژول اندازه گیری ولتاژ

• محدوده ی ولتاژ ورودی:  DC0-25V
• رزولوشن ولتاژ آنالوگ خروجی: 0.00489V
• رابط ورودی: مثبت و منفی برای اتصال به محل اندازه گیری
• رابط خروجی :
  • “+”: به جایی متصل نیست
  • “S”: خروجی ولتاژ قابل اندازه گیری با میکروکنترلرها
  • “-“: منفی خروجی
