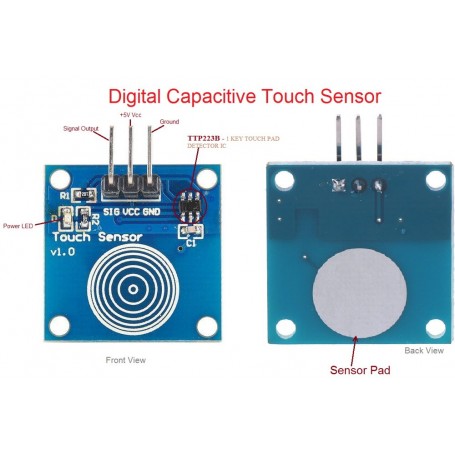

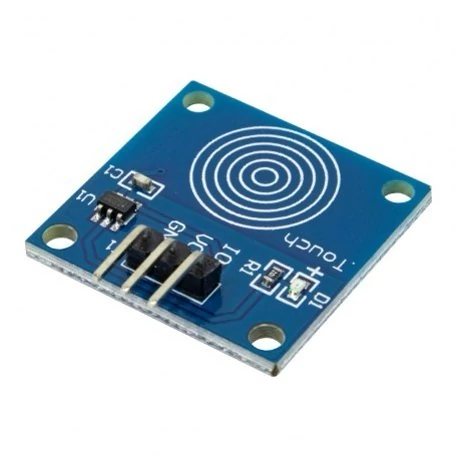

TTP223B Capacitive Touch Switch Module ماژول سنسور لمسی Touch Pad – TTP223

در فروشگاه رایاک (RAYAC.IR)، ماژول سوئیچ لمسی خازنی TTP223B را آماده کرده‌ایم؛ یک ماژول جمع‌وجور، کم‌مصرف و چندمنظوره که با تغییر یک جامپر کوچک روی برد، می‌تواند در دو مدل عملکردی متفاوت کار کند.

مدل‌های عملکردی قابل انتخاب (با جامپر روی برد):

۱. مدل لحظه‌ای (Momentary – حالت غیرقفل):
در این حالت، تا زمانی که انگشت روی ناحیه لمسی قرار دارد، خروجی HIGH است. به محض برداشتن انگشت، خروجی به LOW برمی‌گردد. این مدل دقیقاً شبیه یک کلید فشاری معمولی عمل می‌کند.

۲. مدل قفل‌دار (Toggle – حالت نگهدارنده):
در این حالت، با یک بار لمس کردن، خروجی HIGH شده و تا زمانی که دوباره لمس کنید، HIGH باقی می‌ماند. با لمس مجدد، خروجی LOW می‌شود. این مدل مانند یک کلید قطع/وصل (On/Off) عمل می‌کند.

این ماژول چگونه کار می‌کند؟
این ماژول از فناوری حسگری خازنی (Capacitive Sensing) استفاده می‌کند. با نزدیک‌شدن یا تماس انگشت (یا هر جسم هادی دیگری) با ناحیه حساس (پد لمسی)، ظرفیت خازنی مدار تغییر کرده و ماژول این تغییر را تشخیص می‌دهد. در نتیجه، خروجی دیجیتال ماژول تغییر وضعیت می‌دهد.

مشخصات فنی:

• مدل: TTP223B

• نوع حسگر: خازنی (لمسی)

• نوع خروجی: دیجیتال (HIGH در زمان تشخیص لمس)

• مدل‌های عملکردی قابل انتخاب: لحظه‌ای (Momentary) و قفل‌دار (Toggle) – با جامپر

• ولتاژ کاری: ۲.۵ تا ۵.۵ ولت DC (سازگار با آردوینو، ESP، STM و…)

• جریان مصرفی:

  • حالت عادی: حدود ۱.۵ میکروآمپر

  • حداکثر: ۳.۰ میکروآمپر (فوق‌العاده کم‌مصرف)

• زمان پاسخ: حدود ۲۲۰ میلی‌ثانیه

• تعداد کانال: یک کانال ورودی لمسی

• سوراخ‌های نصب: چهار سوراخ M2 (نصب آسان روی پنل یا محفظه)

• ابعاد: ۲۵ × ۲۵ میلی‌متر

ویژگی‌های کلیدی (چرا این ماژول در رایاک):

• دو مدل عملکردی در یک ماژول: انتخاب بین لحظه‌ای یا قفل‌دار با یک جامپر ساده

• مصرف جریان فوق‌پایین (۱.۵ میکروآمپر): مناسب برای پروژه‌های باتری‌خور و قابل‌حمل

• دامنه ولتاژ کاری وسیع (۲.۵ تا ۵.۵ ولت): سازگاری با اکثر میکروکنترلرها

• پاسخ‌دهی سریع (۲۲۰ میلی‌ثانیه): تشخیص دقیق لمس بدون تأخیر محسوس

• بدون قطعات متحرک: طول عمر بالا و عدم استهلاک مکانیکی

• نصب آسان با چهار سوراخ M2

• خروجی دیجیتال مستقیم: بدون نیاز به پین آنالوگ یا مدار واسط

کاربردهای پیشنهادی در فروشگاه رایاک:

• کلیدهای لمسی در پروژه‌های آردوینو و ESP (جایگزین کلیدهای فشاری سنتی)

• پانل‌های کنترل حساس به لمس برای دستگاه‌های خانگی و صنعتی

• سیستم‌های روشنایی فعال‌شونده با لمس (چراغ‌های لمسی)

• رابط‌های کاربری تعاملی در نمایشگرها و کیوسک‌ها

• پروژه‌های پوشیدنی و گجت‌های هوشمند

• سیستم‌های امنیتی (تشخیص لمس برای باز کردن قفل)

• پروژه‌های خانه هوشمند و اتوماسیون منزل

• بازی‌های تعاملی و اسباب‌بازی‌های الکترونیکی

نحوه استفاده (راهنمای سریع رایاک):

۱. با تغییر وضعیت جامپر روی برد، مدل عملکردی مورد نظر را انتخاب کنید:

• جامپر باز (بدون اتصال): مدل لحظه‌ای (Momentary)

• جامپر بسته (اتصال): مدل قفل‌دار (Toggle)

۲. ماژول را به میکروکنترلر یا مدار خود متصل کنید:

• VCC → ۲.۵ تا ۵.۵ ولت

• GND → زمین

• OUT → یک پین دیجیتال ورودی

۳. با لمس کردن ناحیه حساس، خروجی مطابق مدل انتخاب‌شده تغییر وضعیت می‌دهد.

نکات مهم (توصیه رایاک):

• انتخاب مدل عملکردی: حتماً پیش از استفاده، وضعیت جامپر را بررسی کنید تا ماژول مطابق انتظار شما عمل کند.

• محافظت در برابر رطوبت: از قرار دادن ناحیه لمسی در معرض رطوبت زیاد خودداری کنید، زیرا ممکن است عملکرد ماژول را مختل کند.

• محافظت در برابر آلودگی: ناحیه لمسی را از گردوغبار یا اشیاء خارجی دور نگه دارید.

• ضخامت لایه روی ناحیه لمسی: در صورت قرار دادن لایه پلاستیکی یا شیشه‌ای روی ناحیه لمسی، ضخامت آن نباید از ۳ تا ۴ میلی‌متر بیشتر شود.

• نویز و تداخل: در صورت مشاهده عملکرد ناپایدار، فاصله سیم خروجی از منابع نویز را افزایش دهید.
