Omron TL-W5MC1 Inductive Proximity Sensor سنسور مجاورت القایی TL-W5MC1
450,000تومان
در انبار موجود نمی باشد
ناموجود
توضیحات
سنسور القایی TL-W5MC1 محصول شرکت Omron، یک سنسور مجاورتی (Proximity) با طراحی تخت و بدون屏蔽 است که برای تشخیص اجسام فلزی (آهنی) تا فاصله ۵ میلیمتر طراحی شده است. این سنسور با خروجی NPN از نوع مدار باز کلکتور (NPN Open Collector) بوده و در حالت Normal Open (NO) کار میکند. ولتاژ کاری آن ۱۰ تا ۳۰ ولت DC بوده و دارای درجه حفاظت IP67 است. گزینهای ایدهآل برای پروژههای اتوماسیون صنعتی، رباتیک، خطوط تولید و سیستمهای کنترل موقعیت.
معرفی سنسور القایی TL-W5MC1

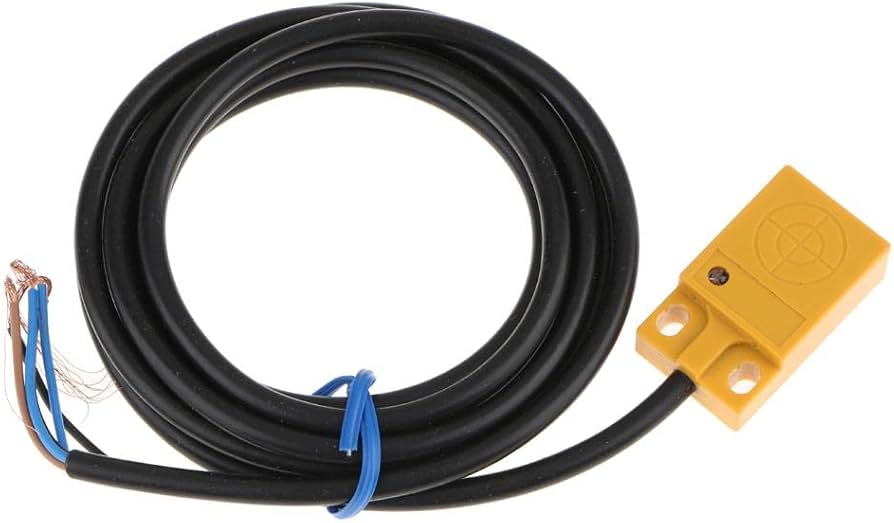

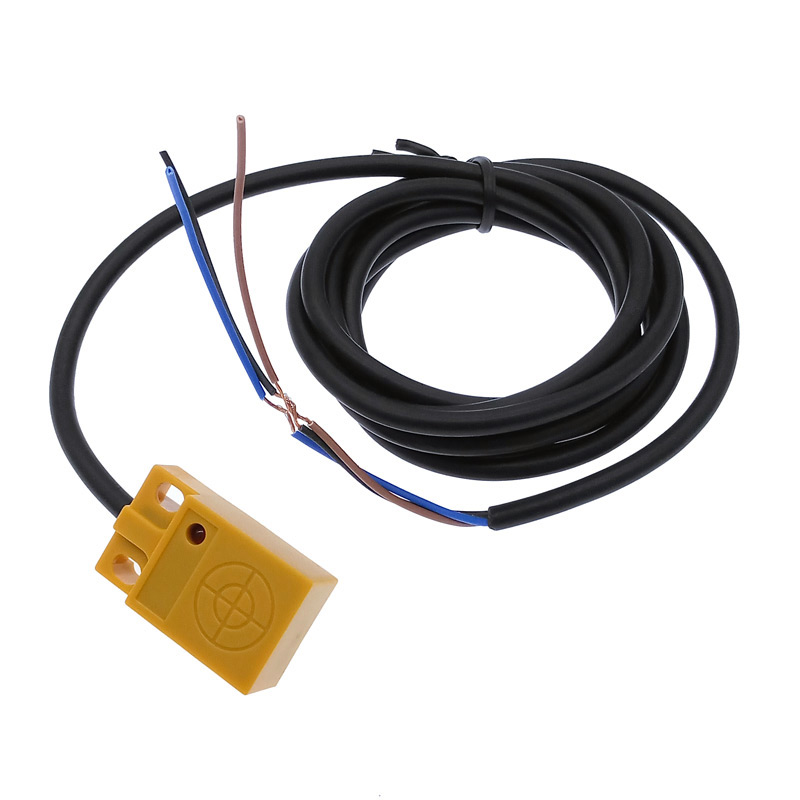

سنسور TL-W5MC1 یک سنسور مجاورتی القایی (Inductive Proximity Sensor) از برند معتبر Omron است که برای تشخیص حضور اجسام فلزی بدون نیاز به تماس فیزیکی طراحی شده است. این سنسور با طراحی تخت (Flat) و ابعاد جمعوجور ۳۰.۵×۱۰×۱۸ میلیمتر، برای نصب در فضاهای محدود و تنگ ایدهآل میباشد.
سنسورهای القایی با ایجاد یک میدان مغناطیسی در جلوی خود کار میکنند. هنگامی که یک جسم فلزی (به ویژه آهن) وارد این میدان میشود، اسیلاتور داخلی سنسور تحریک شده و خروجی را تغییر میدهد. این سنسور از نوع بدون屏蔽 (Unshielded) است که به معنای فاصله تشخیص بیشتر اما حساسیت بیشتر به فلزات اطراف میباشد.
ویژگیهای برجسته:
-
فاصله تشخیص ۵ میلیمتر: با دقت ±۱۰%، مناسب برای کاربردهای دقیق صنعتی.
-
خروجی NPN (Normal Open): سنسور از نوع ۳ سیمه (DC 3-wire) با خروجی NPN و حالت Normal Open (NO) است. در این حالت، در حضور جسم فلزی، خروجی به پایین (LOW) کشیده شده و مدار را کامل میکند.
-
ولتاژ کاری گسترده: محدوده ولتاژ ۱۰ تا ۳۰ ولت DC (اسمینال ۱۲ تا ۲۴ ولت) با قابلیت تحمل ریپل تا ۱۰%.
-
جریان خروجی ۱۰۰ میلیآمپر: قابلیت سوئیچینگ جریان تا ۱۰۰ میلیآمپر در ولتاژ ۲۴ ولت (و ۵۰ میلیآمپر در ۱۲ ولت).
-
فرکانس سوئیچینگ ۵۰۰ هرتز: پاسخدهی سریع (۵۰۰ بار در ثانیه) که آن را برای تشخیص اجسام در حال حرکت با سرعت بالا مناسب میسازد.
-
درجه حفاظت IP67: مقاوم در برابر نفوذ گردوغبار و آب (قابل شستشو)، مناسب برای محیطهای صنعتی مرطوب و گردوغبار. همچنین دارای استاندارد ضد روغن (Oil-proof) از سوی شرکت Omron است.
-
جنس بدنه مقاوم: ساخته شده از رزین ABS مقاوم به حرارت، سبک و بادوام.
-
مدارات حفاظتی: مجهز به حفاظت در برابر اتصال معکوس (Reverse Polarity Protection) و مدار سرکوب کننده نوسانات ولتاژ (Surge Suppressor).
-
نشانگر LED: دارای یک چراغ نشانگر قرمز برای نمایش وضعیت تشخیص (روشن در هنگام تشخیص هدف).
-
کابل ۲ متری: دارای کابل استاندارد ۲ متری (مدلهای ۵ متری نیز موجود است).
مشخصات فنی کلیدی:
| ویژگی | مشخصات |
|---|---|
| برند | Omron |
| نوع سنسور | القایی (Inductive) – مجاورتی |
| نوع屏蔽 | بدون屏蔽 (Unshielded) |
| فاصله تشخیص (Sensing Distance) | ۵ میلیمتر ±۱۰% |
| فاصله تنظیم (Setting Distance) | ۰ تا ۴ میلیمتر |
| ولتاژ کاری | ۱۰ تا ۳۰ ولت DC (۱۲ تا ۲۴ ولت DC اسمینال) |
| مصرف جریان | حداکثر ۱۰ میلیآمپر |
| نوع خروجی | NPN – Normal Open (NO) |
| حداکثر جریان خروجی | ۱۰۰mA (در ۲۴VDC) و ۵۰mA (در ۱۲VDC) |
| ولتاژ باقیمانده (Residual Voltage) | حداکثر ۱ ولت (در جریان ۱۰۰mA) |
| فرکانس سوئیچینگ | ۵۰۰ هرتز |
| درجه حفاظت | IP67 (مقاوم در برابر گردوغبار و نفوذ آب) |
| دمای کاری | ۲۵- تا ۷۰+ درجه سانتیگراد |
| رطوبت کاری | ۳۵% تا ۹۵% |
| جنس بدنه | رزین ABS مقاوم به حرارت |
| نشانگر | چراغ قرمز (LED) |
| روش اتصال | کابل ۲ متری (مدلهای ۵ متری نیز موجود است) |
| ابعاد (سر سنسور) | ۱۸ × ۱۰ × ۳۰.۵ میلیمتر |
کاربردهای محصول:
از این سنسور در پروژههای متنوعی استفاده میشود، از جمله:
-
اتوماسیون صنعتی: تشخیص حضور قطعات فلزی روی نوار نقاله، کنترل موقعیت در ماشینآلات صنعتی.
-
رباتیک: به عنوان سنسور پایان مسیر (Endstop) یا تشخیص موانع فلزی در بازوهای رباتیک.
-
خطوط تولید و بستهبندی: شمارش قطعات، کنترل تریگر در دستگاههای بستهبندی.
-
ماشینآلات CNC و ابزارآلات: تشخیص موقعیت ابزار، کنترل حداقل و حداکثر حرکت.
-
سیستمهای ترمز و آسانسور: تشخیص موقعیت در سیستمهای ترمز و دربهای اتوماتیک.
نکات مهم در استفاده:
۱. نوع فلز قابل تشخیص: این سنسور برای تشخیص فلزات آهنی (Ferrous Metals) مانند آهن و فولاد طراحی شده است. تشخیص فلزات غیرآهنی (مانند آلومینیوم، مس، برنج) با فاصله کمتری انجام میشود.
۲. فاصله از فلزات اطراف: به دلیل نوع بدون屏蔽 (Unshielded)، برای جلوگیری از تداخل، این سنسور باید حداقل ۵ میلیمتر از فلزات اطراف خود فاصله داشته باشد.
۳. نصب چند سنسور: در صورت نصب چندین سنسور در کنار هم، برای جلوگیری از تداخل میدان مغناطیسی، فاصله حداقل ۱۲۰ میلیمتر (در کنار هم) یا ۶۰ میلیمتر (روبروی هم) رعایت شود.
۴. اتصالات (رنگ سیمها): سیم قهوهای (Brown) به تغذیه مثبت (+V)، سیم آبی (Blue) به منفی (0V) و سیم مشکی (Black) به خروجی و بار متصل میشود.
۵. مدار خروجی: خروجی از نوع کلکتور باز (Open Collector) NPN است، به این معنی که برای تغذیه بار، سمت مثبت بار به تغذیه (V+) و سمت منفی به خروجی مشکی متصل میشود
