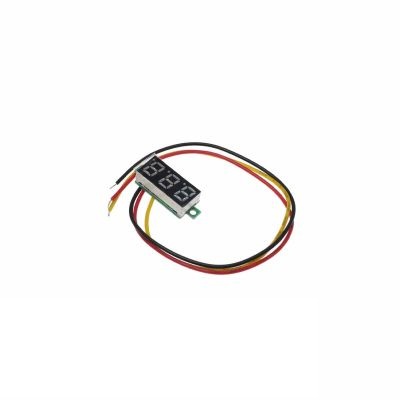

DC 5-120V 2-Wire Digital Voltmeter Module ماژول دیجیتال DC ۵ تا ۱۲۰ ولت
150,000تومان
1 در انبار
موجودی کالا:
1+
توضیحات
ماژول ولتمتر دیجیتال ۵ تا ۱۲۰ ولت یک نمایشگر جمعوجور و دقیق برای اندازهگیری ولتاژ مستقیم (DC) در بازه وسیع ۵ تا ۱۲۰ ولت است. این ماژول با طراحی دو سیمه، هم تغذیه و هم سیگنال اندازهگیری را از یک منبع دریافت میکند و نصب آن را بسیار آسان میسازد. نمایشگر LED با روشنایی بالا، گزینهای ایدهآل برای پایش باتری خودرو، موتورسیکلت، سیستمهای خورشیدی و پروژههای الکترونیکی است
معرفی ماژول ولتمتر دیجیتال DC ۵ تا ۱۲۰ ولت
ماژول ولتمتر دیجیتال، یک ابزار اندازهگیری دقیق و کمحجم برای نمایش ولتاژ مستقیم در پروژههای الکترونیکی است. این ماژول با طراحی پنلی و ابعاد جمعوجور، به راحتی روی تابلوها، کیسها و دستگاههای مختلف نصب میشود. صفحهنمایش LED آن با روشنایی بالا، خواندن ولتاژ را در هر شرایط نوری آسان میسازد.
ویژگیهای برجسته:
-
محدوده اندازهگیری وسیع: قابلیت اندازهگیری دقیق ولتاژ از ۵ تا ۱۲۰ ولت مستقیم (DC). این ماژول برای سیستمهای ۱۲ ولت، ۲۴ ولت، ۳۶ ولت، ۴۸ ولت، ۶۰ ولت، ۷۲ ولت، ۸۰ ولت و ۹۶ ولت مناسب است.
-
طراحی دو سیمه ساده: نصب به سادگی با دو سیم (قرمز = مثبت، مشکی = منفی) انجام میشود. این ماژول از همان ولتاژی که اندازهگیری میکند برای تغذیه خود استفاده میکند و نیازی به منبع تغذیه جداگانه ندارد.
-
نمایشگر LED شفاف: دارای صفحهنمایش LED سه رقمی در اندازههای مختلف (معمولاً ۰.۵۶ اینچ) و در رنگهای متنوع قرمز، آبی و سبز.
-
دقت قابل قبول: با دقت اندازهگیری حدود ±۱% (±۱ رقم).
-
رزولوشن متغیر: دقت نمایش ۰.۱ ولت برای ولتاژهای زیر ۱۰۰ ولت و ۱ ولت برای ولتاژهای بالای ۱۰۰ ولت.
-
حفاظت در برابر اتصال معکوس: مجهز به مدار محافظ که در صورت اتصال اشتباه قطبها، از سوختن ماژول جلوگیری میکند.
-
مصرف جریان پایین: با جریان کاری کمتر از ۲۳ میلیآمپر (بسته به رنگ نمایشگر)， مصرف انرژی بسیار ناچیزی دارد.
-
قابلیت کالیبراسیون: مجهز به پتانسیومتر کوچک روی برد برای تنظیم دقیقتر ولتاژ نمایش داده شده.
-
دمای کاری گسترده: قابل استفاده در بازه دمایی ۲۰- تا ۶۵+ درجه سانتیگراد.
مشخصات فنی کلیدی:
| ویژگی | مشخصات |
|---|---|
| محدوده اندازهگیری | ۵ تا ۱۲۰ ولت DC |
| حداکثر ولتاژ ورودی | ۱۳۲ ولت DC (ولتاژ بالاتر باعث آسیب دائمی میشود) |
| نوع نمایشگر | LED سه رقمی |
| اندازه نمایشگر | ۰.۵۶ اینچ (متداول) |
| رنگ نمایشگر | قرمز، آبی، سبز (اختیاری) |
| دقت | ±۱% (±۱ رقم) |
| رزولوشن | ۰.۱ ولت (<۱۰۰V)، ۱ ولت (>۱۰۰V) |
| جریان کاری | < ۲۳mA (قرمز)، < ۱۸mA (سبز)، < ۱۳mA (آبی) |
| نرخ بهروزرسانی | ~۳۰۰ میلیثانیه |
| دمای کاری | ۲۰- تا ۶۵+ درجه سانتیگراد |
| ابعاد | ۴۸ × ۲۹ × ۲۲ میلیمتر |
| اندازه سوراخ نصب | ۴۶ × ۲۷ میلیمتر |
کاربردهای محصول:
این ماژول در پروژههای متعددی کاربرد دارد، از جمله:
-
پایش ولتاژ باتری: برای بررسی سلامت و سطح شارژ باتریهای خودرو، موتورسیکلت، باتریهای قابل حمل و سیستمهای ۱۲ ولت تا ۹۶ ولت.
-
پروژههای انرژی خورشیدی: پایش ولتاژ پنلهای خورشیدی و باتریها.
-
پروژههای الکترونیکی و رباتیک: نمایش ولتاژ تغذیه بردهای آردوینو، ESP32 و سایر میکروکنترلرها.
-
تجهیزات صنعتی و وسایل نقلیه الکتریکی: به عنوان یک نمایشگر پنلی برای پایش ولتاژ.
-
آزمایشگاههای آموزشی: به عنوان یک ابزار دقیق و کمهزینه برای آموزش مفاهیم اندازهگیری ولتاژ.
نکات مهم در استفاده:
۱. محدودیت ولتاژ: حداکثر ولتاژ مجاز ۱۲۰ ولت است. ولتاژهای بالاتر از ۱۳۲ ولت به ماژول آسیب میزند.
۲. فقط برای ولتاژ DC: این ماژول فقط برای اندازهگیری ولتاژ مستقیم (DC) طراحی شده است و هرگز نباید برای ولتاژ AC استفاده شود.
۳. ولتاژ راهاندازی: برای عملکرد صحیح در حالت دو سیمه، ولتاژ اندازهگیری شده باید حداقل ۵ ولت باشد.
۴. نصب: ماژول دارای پایههای نصب است که امکان نصب روی پنل را فراهم میکند. از آنجایی که این ماژول ضد آب، ضد رطوبت و ضد ضربه نیست، در محیطهای حساس باید از آن محافظت شود.
۵. منابع با مقاومت داخلی بالا: این ولتمتر برای اندازهگیری منابع با مقاومت داخلی بالا (مانند سیگنالهای ضعیف) مناسب نیست، زیرا برای روشن کردن LEDها به جریان مشخصی نیاز دارد.
