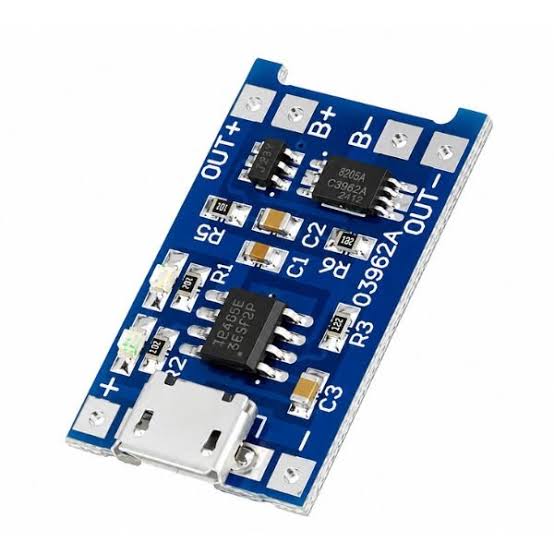

ماژول شارژر باتری لیتیومی TP4056 با سوکت میکرو USB

ماژول شارژر باتری لیتیومی TP4056 Micro-USB همراه با مدار حفاظت کامل را آماده کرده‌ایم. این ماژول برخلاف نسخه‌های ساده و بی‌کیفیت بازار، علاوه بر مدار شارژر TP4056، از آی‌سی محافظ DW01A و ماسفت 8205A نیز بهره می‌برد تا باتری لیتیومی شما در برابر خطرات رایج کاملاً ایمن باشد.

اگر به دنبال شارژری مطمئن برای باتری‌های لیتیوم‑یون (مانند باتری ۱۸۶۵۰) هستید که هم شارژ کند و هم از باتری محافظت کند، این ماژول انتخابی ایده‌آل است.

مشخصات فنی:

• آی‌سی کنترل شارژ: TC4056 یا TP4056

• آی‌سی محافظ باتری: DW01A

• ماسفت شارژ/دشارژ: 8205A

• ولتاژ ورودی: ۵ ولت (از طریق درگاه micro usb  یا پدهای لحیم کاری کناری)

• ولتاژ شارژ کامل: ۴.۲ ولت

• جریان شارژ: ۱ آمپر (قابل تغییر با تعویض مقاومت)

• حداکثر جریان خروجی (از طریق بار +/–): ۳ آمپر

• روش شارژ: جریان ثابت / ولتاژ ثابت (CC/CV)

• نشانگر وضعیت: LED قرمز (در حال شارژ) – LED آبی (شارژ کامل)

• حفاظت‌ها: شارژ بیش‌ازحد، دشارژ بیش‌ازحد، اتصال کوتاه، جریان اضافی (بالای ۳ آمپر)

ویژگی‌های کلیدی (چرا TP4056 micro-usb در رایاک):

• شارژ ایمن به روش CC/CV: استاندارد رسمی شارژ باتری‌های لیتیومی

• مدار حفاظت کامل (Dw01A+8205A): بسیاری از ماژول‌های مشابه این بخش را ندارند – این تفاوت اصلی است.

• درگاه Type-C مدرن: نیازی به کابل قدیمی Micro USB ندارید.

• دو روش تغذیه: از طریق Type-C یا سیم مستقیم به پدهای ۵ ولت

• نشانگر LED دو رنگ: وضعیت شارژ را به وضوح نشان می‌دهد.

• قابلیت عبور جریان تا ۳ آمپر برای بار: می‌توانید مصرف کننده را مستقیم به خروجی باتری وصل کنید.

نکات مهم (توصیه رایاک):

• منبع تغذیه ورودی باید حداقل ۱ آمپر جریان دهی داشته باشد (شارژر گوشی ۱ آمپر یا بیشتر مناسب است).

• از کابل Type-C با کیفیت و مناسب برای جریان حداقل ۱ آمپر استفاده کنید.

• این ماژول برای باتری‌های لیتیوم‑یون (۴.۲ ولت) طراحی شده، نه لیتیوم‑آهن‑فسفات (LiFePO4).

• قطب مثبت و منفی باتری را برعکس نبندید (محافظت در برابر اتصال کوتاه دارد، اما قطب معکوس به مدار آسیب می‌زند).

• هنگام لحیم کاری به پدهای B+ و B–، حرارت زیاد و طولانی ندهید.

کاربردهای پیشنهادی در فروشگاه رایاک:

• ساخت پاوربانک سفارشی

• منبع تغذیه قابل حمل برای پروژه‌های آردوینو و ESP

• تعمیر و ارتقای دستگاه‌های قابل حمل

• پروژه‌های رباتیک و الکترونیک قابل حمل

• جایگزین شارژرهای نامرغوب باتری ۱۸۶۵۰
