ماژول محافظ شارژ باتری لیتیومی 3 سل 10A آی سی دار

این محصول یک ماژول شارژر و کنترل شارژ و دشارژ باتری لیتیومی می باشد که تفاوت اصلی آن با نسخه ارزانتر داشتن آی سی کنترل شارژ دقیق است. بر خلاف نسخه ترانزیستوری این ماژول در کنترل و بالانس سلول ها دقت بالاتری دارد

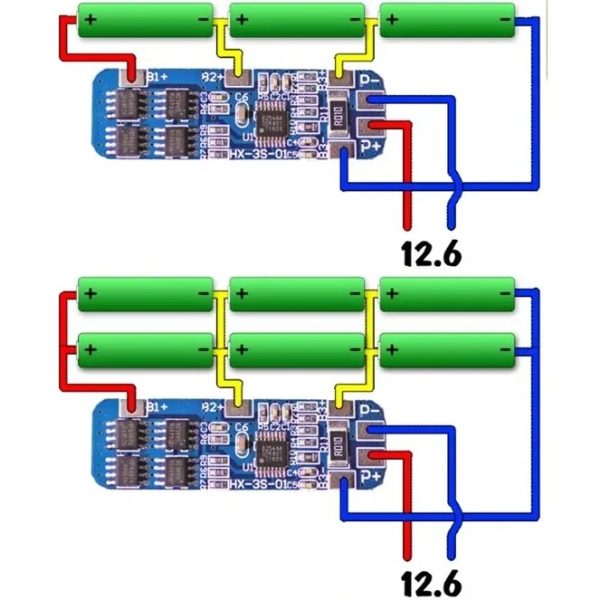

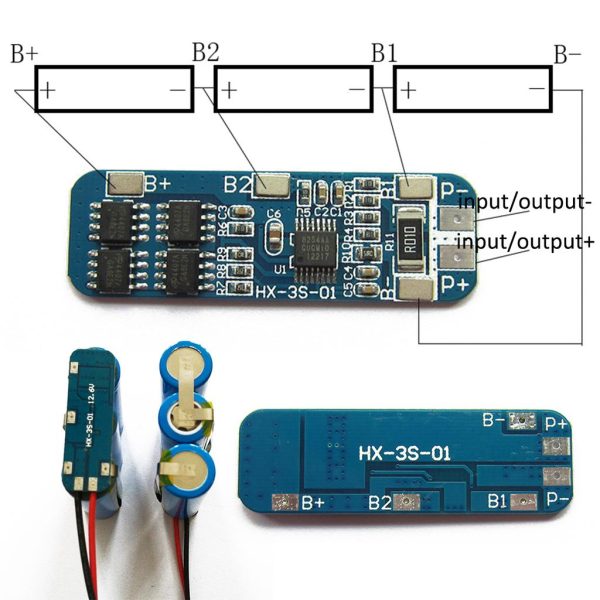

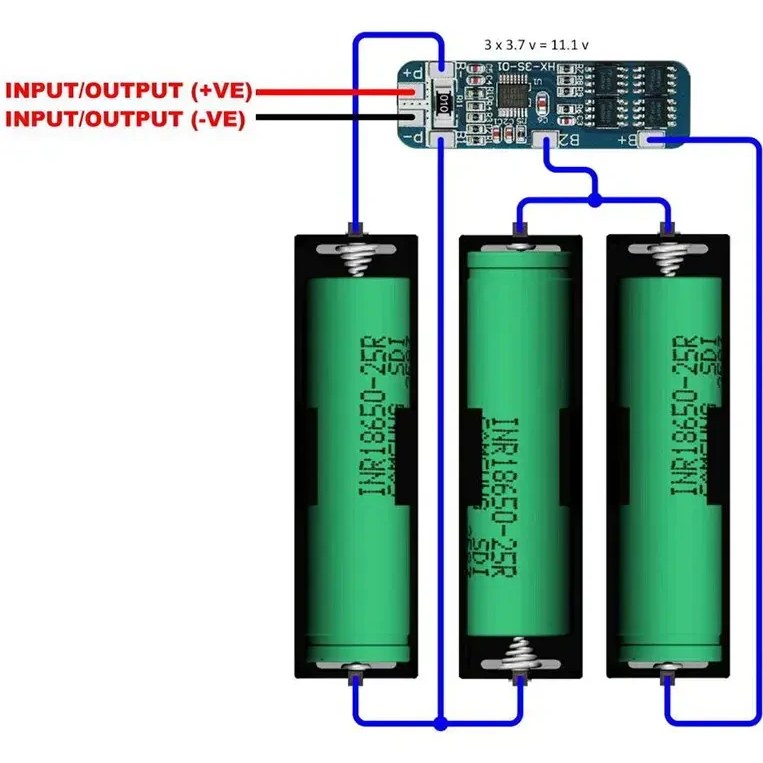

ماژول محافظ شارژ باطری لیتیومی مدل 18650 با ولتاژ کاری 12 ولت و جریان خروجی 10 آمپر جریان آن در حالت استراحت 30 میکرو آمپر می باشد ، برای 3 عدد باتری به صورت سری در مدار بسته شده باشند مورد استفاده قرار گیرد .

همچنین میتوان از این ماژول برای شارژ باطری های لیتیوم پلیمری با ولتاژ نامی 10.8 ولت نیز استفاده کرد.

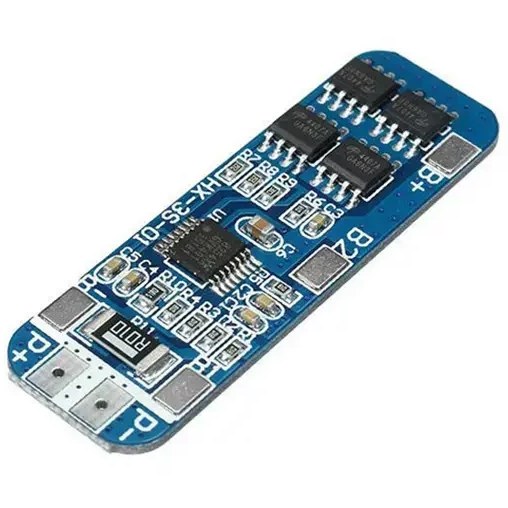

ماژول فوق دارای محافظت از شارژ بیش از حد باطری، جریان کشی بیش از حد با حداکثر جریان خروجی 10 آمپر و تخلیه بیش از حد باتری می باشد، که این کار توسط دو تراشه D472  انجام می شود ، حفاظت در برابر اتصال کوتاه، افزایش جریان، شارژ و دشارژ بیش از اندازه از قابلیت های این ماژول می باشد. مدار شارژ زمانی که ولتاژ در بازه ی 4.25 تا 4.35 ولت قرار بگیرد، قطع میشود. همچنین  زمانی که ولتاژ در بازه ی 2.3 تا 3 ولت باشد، عمل دشارژ باتری متوقف میشود.
