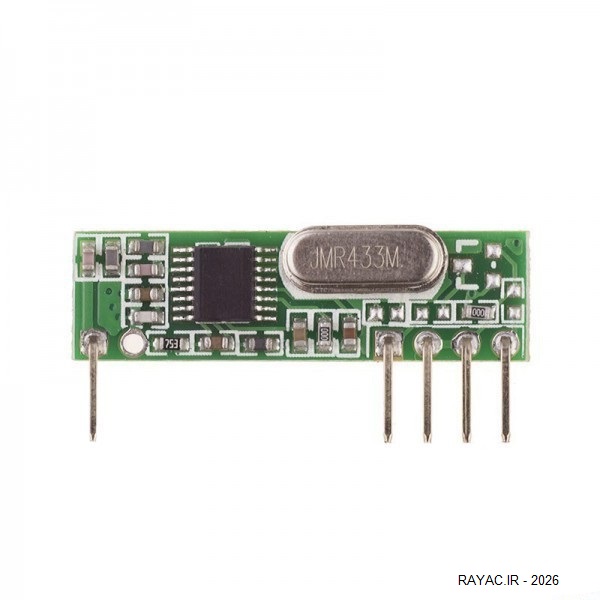

RXB13 433MHz Superheterodyne ASK Wireless Receiver Module ماژول RXB13 گیرنده 433MHz وایرلس سوپرهترودین ASK

در فروشگاه رایاک (RAYAC.IR)، ماژول گیرنده RXB13 433 مگاهرتز را آماده کرده‌ایم؛ یکی از مهم‌ترین و کاربردی‌ترین ابزارها برای طراحی سیستم‌های کنترل از راه دور و ریموت‌کنترل‌ها.

اگر به دنبال راهی ساده و کم‌هزینه برای دریافت سیگنال ریموت‌های 433 مگاهرتزی هستید، این ماژول دقیقاً همان چیزی است که نیاز دارید. کافی است یک ریموت فرستنده 433 مگاهرتزی (مانند ریموت‌های ۴، ۶ یا ۸ دکمه‌ای فروشگاه رایاک) در کنار این ماژول قرار دهید تا بتوانید وسایل برقی خود را کنترل کنید.

فناوری سوپرهترودین ASK به چه معناست؟
این ماژول از نوع سوپرهترودین (Superheterodyne) با مدولاسیون ASK است. فناوری سوپرهترودین نسبت به ماژول‌های ساده‌تر (سوپرجنراتیو) حساسیت بالاتر، پایداری بیشتر و نویز کمتری دارد. به همین دلیل، این ماژول برای محیط‌های پرنویز و کاربردهای حرفه‌ایی که نیاز به ارتباط مطمئن دارند، بسیار مناسب است.

مشخصات فنی:

• فرکانس کاری: 433 مگاهرتز (استاندارد ریموت‌های رایج)

• نوع مدولاسیون: ASK

• نوع گیرنده: سوپرهترودین (Superheterodyne) – حساسیت و پایداری بالا

• ولتاژ تغذیه: ۳.۳ تا ۵ ولت (سازگار با آردوینو و اکثر میکروکنترلرها)

• جریان مصرفی: ۴.۸ میلی‌آمپر (بسیار مناسب برای پروژه‌های باتری‌خور)

• قابلیت اتصال به آردوینو: دارد (پین‌های استاندارد)

• خروجی داده: دیجیتال (DATA)

ویژگی‌های کلیدی (چرا RXB13 در رایاک):

• حساسیت بالا به دلیل فناوری سوپرهترودین: دریافت سیگنال در فواصل دورتر و محیط‌های پرنویز

• مصرف جریان کم (۴.۸ میلی‌آمپر): مناسب برای دستگاه‌های قابل حمل و باتری‌خور

• ولتاژ کاری وسیع (۳.۳ تا ۵ ولت): سازگار با آردوینو، ESP، STM و سایر میکروکنترلرها

• نویز پایین و پایداری فرکانس: عدم تداخل و دریافت اشتباهی کمتر

• راه‌اندازی آسان: فقط کافی است تغذیه و زمین را وصل کنید و پین DATA را به میکروکنترلر بزنید.

• سازگاری کامل با ریموت‌های 433 مگاهرتز رایاک: کار با ریموت‌های ۴، ۶ و ۸ دکمه‌ای فروشگاه ما

نحوه استفاده (راهنمای سریع رایاک):

۱. تغذیه ۳.۳ تا ۵ ولت و زمین را به ماژول وصل کنید.
۲. پین DATA را به یک پین دیجیتال آردوینو متصل کنید.
۳. کتابخانه‌های مربوط به رمزگشایی EV1527 یا کد دستی را در Arduino IDE بنویسید.
۴. با فشردن دکمه ریموت 433 مگاهرتزی، کد مربوطه را روی Serial Monitor مشاهده کنید.
۵. پس از شناسایی کد هر دکمه، می‌توانید فرمان دلخواه (مثل روشن کردن رله) را به آن اختصاص دهید.

کاربردهای پیشنهادی در فروشگاه رایاک:

• ساخت ریموت کنترل درب‌های برقی و کرکره‌ها: با استفاده از یک ریموت 433 مگاهرتزی و این گیرنده به همراه رله

• سیستم‌های دزدگیر اماکن و خودرو: تشخیص باز شدن درب یا قطع شدن سنسورها

• تبادل داده بین دو میکروکنترلر بدون سیم

• کنترل تجهیزات الکترونیکی از راه دور (روشنایی، فن، پمپ و…)

• پروژه‌های خانه هوشمند (Home Automation)

• اسباب‌بازی‌های کنترلی RF

• سیستم‌های اعلان و هشدار بی‌سیم

نکات مهم (توصیه رایاک):

• این ماژول فقط گیرنده است و برای ارسال سیگنال به ماژول فرستنده جداگانه (مانند FS1000A یا مشابه) نیاز دارید.

• برد مؤثر این ماژول به توان فرستنده، آنتن و محیط بستگی دارد. با ریموت‌های 23dbm فروشگاه رایاک، برد بیش از ۵۰ متر در فضای باز قابل دستیابی است.

• برای بهترین عملکرد، حتماً از آنتن مناسب 433 مگاهرتز (یک سیم ساده به طول حدود ۱۷.۳ سانتی‌متر) روی پین ANT استفاده کنید.

• خروجی این ماژول سیگنال خام (RAW) است و برای تشخیص کدهای ریموت (مانند EV1527) نیاز به برنامه‌نویسی روی میکروکنترلر دارید.
