نمایشگر 1.3 اینچ OLED با انکودر چرخشی EC11 رابط I2C
925,000تومان
🔄آخرین به‌روزرسانی قیمت: 23 مهر 1405 (دیروز)
1 در انبار
ارسال با پست پیشتاز فردا اگر تا
--
دیگر خرید کنید.
رایگان برای 5+ میلیون تومان
تحویل ساعت ۹ تا ۱۲ فردا با پیک فوری اگر تا
--
دیگر خرید کنید.
ویژه تهران
موجودی کالا:
1+
توضیحات

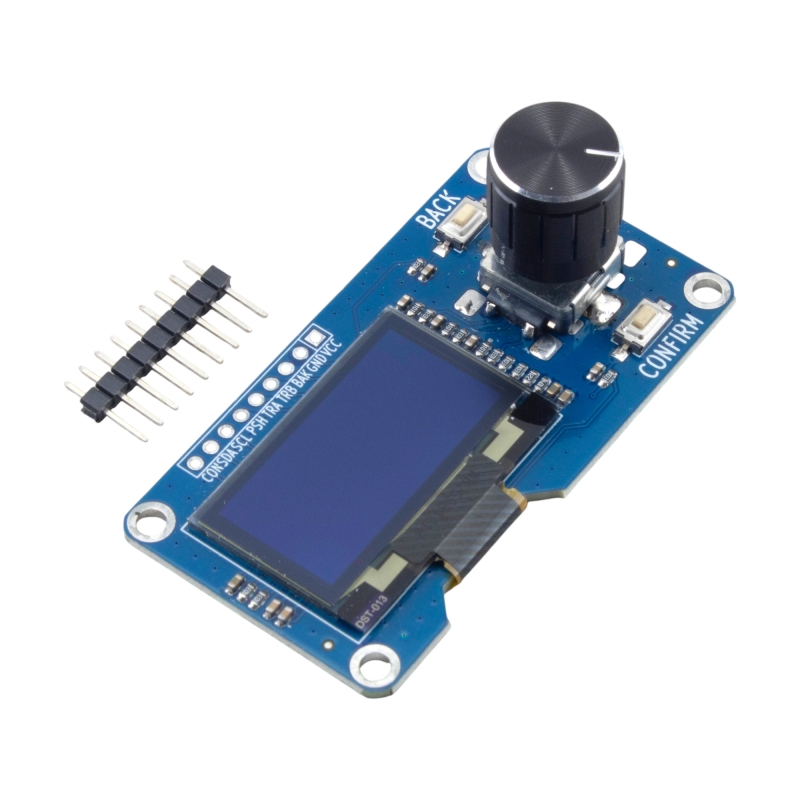

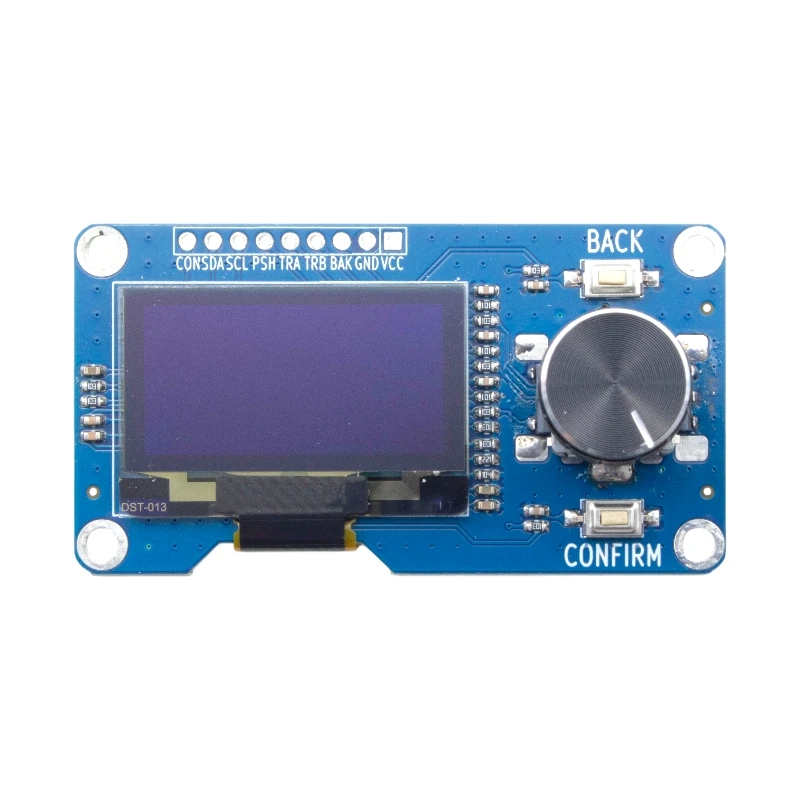

ماژول نمایشگر OLED سفید 1.3 اینچ با رزولوشن 128×64، درایور SH1106 و رابط I2C است که همراه انکودر چرخشی EC11 و کلیدهای کنترلی روی یک برد ارائه می‌شود. این ترکیب برای ساخت منو، پنل تنظیمات و رابط کاربری پروژه‌های میکروکنترلری و تجهیزات DIY مناسب است.

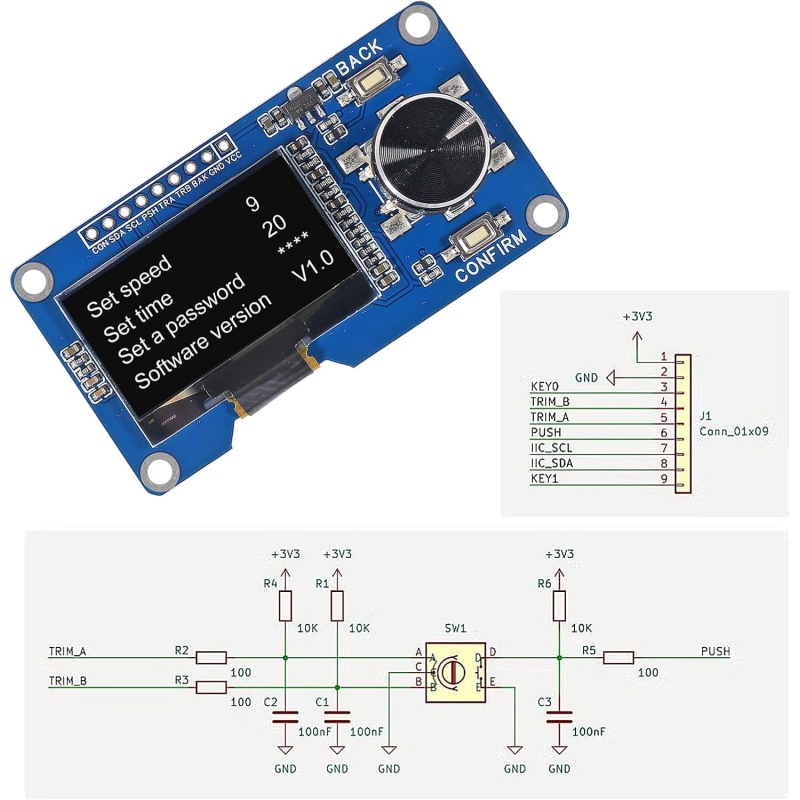

این ماژول نمایشگر یک راهکار یکپارچه برای ساخت رابط کاربری در پروژه‌های الکترونیکی است و نمایشگر OLED، انکودر چرخشی EC11 و کلیدهای کنترلی را روی یک PCB در اختیار طراح قرار می‌دهد.نمایشگر 1.3 اینچی آن دارای رزولوشن 128×64 پیکسل و رنگ سفید است و توسط تراشه SH1106 کنترل می‌شود. ارتباط بخش نمایشگر با میکروکنترلر از طریق رابط I2C انجام می‌شود که باعث کاهش تعداد خطوط موردنیاز برای کنترل صفحه می‌شود.انکودر EC11 امکان چرخش 360 درجه و تشخیص جهت و موقعیت چرخش را فراهم می‌کند. برای این انکودر 20 پالس و 20 موقعیت اعلام شده و کلید فشاری نیز در محور آن وجود دارد. علاوه بر آن، کلیدهای Return و Confirm روی برد قرار گرفته‌اند.
نکته مهم در طراحی این ماژول آن است که بخش OLED، انکودر و کلیدها از نظر عملکرد مستقل هستند و صرفاً برای ایجاد یک پنل یکپارچه روی یک PCB قرار گرفته‌اند. بنابراین انکودر و کلیدها از طریق I2C نمایشگر خوانده نمی‌شوند و باید به‌صورت مستقل توسط کنترلر مدیریت شوند.
