ماژول محافظ شارژ باتری لیتیومی 3 سل، 4 سل، 5 سل 100A

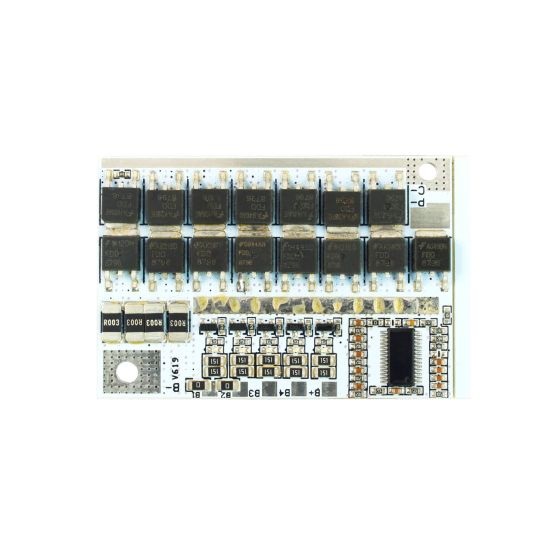

ماژول محافظ شارژ باتری لیتیومی 3 سل، 4 سل، 5 سل 100A یک برد مدیریت باتری (BMS) قدرتمند و با قابلیت استفاده در انواع مختلف باتری‌های لیتیومی 18650 است. این ماژول محافظ به‌ویژه برای سیستم‌های باتری که نیاز به حفاظت در برابر شارژ بیش از حد، دشارژ بیش از حد، اتصال کوتاه و جریان اضافی دارند، طراحی شده است. با ظرفیت جریان تخلیه مستمر 100 آمپر، این ماژول مناسب برای کاربردهای پرقدرت و پروژه‌های انرژی‌بر است. همچنین، دارای قابلیت بالانس سلول‌ها و سیستم‌های حفاظتی متنوعی است که از باتری‌ها در برابر آسیب‌های احتمالی محافظت می‌کند.

مشخصات فنی ماژول محافظ شارژ باتری لیتیومی 3 سل، 4 سل، 5 سل 100A

• ولتاژ حفاظت در برابر اضافه‌بار سلول تک: 3.61-3.69V
• ولتاژ بازیابی حفاظت در برابر اضافه‌بار سلول تک: 3.5-3.6V
• تاخیر حفاظت در برابر اضافه‌بار: 1.5-2.5 ثانیه
• ولتاژ حفاظت در برابر دشارژ بیش از حد سلول تک: 2.27-2.43V
• ولتاژ بازیابی حفاظت در برابر دشارژ بیش از حد: 2.45-2.65V
• حداکثر جریان حفاظت در برابر اضافه‌بار: 100A
• حداکثر جریان حفاظت در برابر دشارژ بیش از حد: 100A
• تاخیر حفاظت در برابر دشارژ بیش از حد: 0.5-1.5 ثانیه
• حفاظت دما: دارد، رابط کنترل دما
• حفاظت در برابر خاموش شدن: دارد
• حفاظت در برابر کمبود: دارد
• تاخیر کمبود: 100-600 میکروثانیه
• حالت بازیابی حفاظت در برابر اتصال کوتاه: قطع بار
• جریان تخلیه تماس: 80A
• جریان تخلیه سیناپتیک: 60A
• جریان شارژ: 60A
• توابع بالانس: دارد
• آمپر بالانس (جریان): 50 میلی‌آمپر

ویژگی‌های ماژول محافظ شارژ باتری لیتیومی 3 سل، 4 سل، 5 سل 100A

• این ماژول محافظ مناسب برای باتری‌های لیتیومی 3S، 4S و 5S است.
• پشتیبانی از محافظت در برابر اضافه‌بار، دشارژ بیش از حد، شارژ بیش از حد، اتصال کوتاه و بالانس سلول‌ها
• استفاده از 15 عدد ترانزیستور MOS با مقاومت بسیار پایین (8 عدد برای تخلیه و 7 عدد برای شارژ)
• در حالت پورت مشترک (Same port) می‌تواند جریان تخلیه 60 آمپر و جریان شارژ 60 آمپر را پشتیبانی کند
• در حالت پورت مختلف (Different port) می‌تواند جریان تخلیه 80 آمپر و جریان شارژ 60 آمپر را پشتیبانی کند
• سازگار با باتری‌های لیتیومی مختلف از جمله LMO، باتری‌های لیتیوم سه‌گانه و LCO

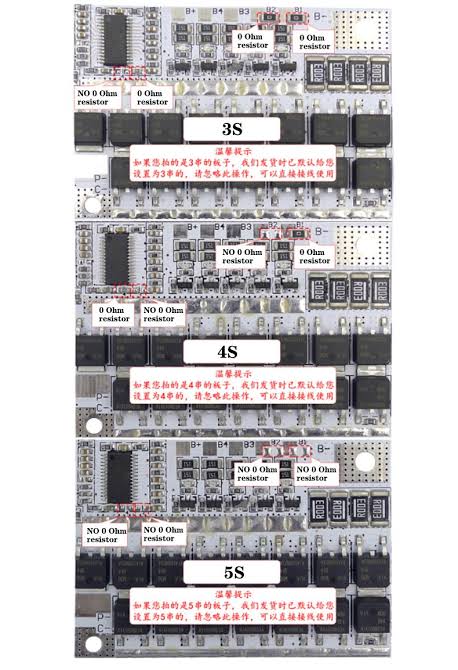

برای تغییر تعداد سل حتما به عکس زیر توجه بنمایید.
