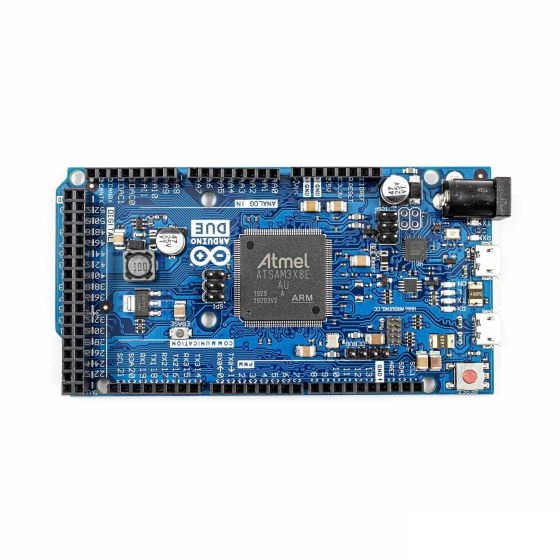

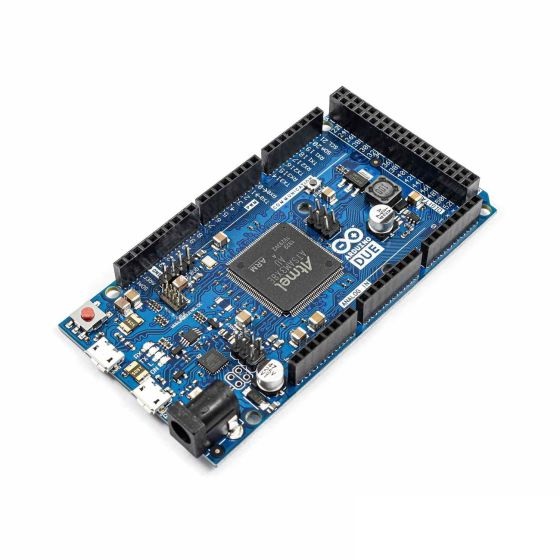

Arduino Due R3 برد آردوینو Arduino Due R3

Arduino DUE با میکروکنترلر AT91SAM3X8E ARM Cortex-M3 اولین برد ۳۲ بیتی مبتنی بر ARM از Arduino است. این برد برای ارائه عملکرد بالاتر نسبت به بردهای سنتی ۸ بیتی Arduino طراحی شده و پلتفرم قدرتمندی برای پروژه‌های پیشرفته فراهم می‌کند. با تعداد زیادی پین‌های ورودی و خروجی آنالوگ و دیجیتال، پورت‌های USB و سازگاری با شیلدهای ۳.۳ ولت، Arduino DUE امکان اجرای پروژه‌های پیچیده الکترونیک، رباتیک و دیگر کاربردهای پیشرفته را فراهم می‌کند. این برد برای علاقه‌مندانی که به دنبال کشف فراتر از قابلیت‌های میکروکنترلرهای استاندارد هستند، ایده‌آل است.

هشدار: بر خلاف دیگر بردهای آردوینو، برد آردوینو Due با ولتاژ 3.3 ولت کار می کند. حداکثر ولتاژی که پین های ورودی/خروجی می توانند تحمل کنند همین 3.3 ولت است. اعمال ولتاژ های بالاتر همچون 5ولت به یک پین ورودی/خروجی، می تواند به برد آسیب بزند.

هشدار: در بردهای آردوینوی مبتنی بر AVR، پایه 3.3 ولت جریان بسیار ضعیفی را قادر است تامین کند. اتصال برخی از سنسورها یا ماژولها به این پایه، ممکن است به عملکرد پیش بینی نشده آنها منجر شود. این موضوع در بردهای مبتنی بر ARM کمرنگ تر است. اما پیشنهاد ما در هر حالتی، استفاده از ماژول تغذیه جداگانه، ضمن مشترک کردن GND تغذیه ها است. مگر اینکه از میزان مصرف سنسور یا ماژول خود کاملاً اطلاع داشته باشید.

مشخصات فنی برد آردوینو Arduino Due R3

• میکروکنترلر: AT91SAM3X8E ARM Cortex-M3
• ولتاژ کاری: ۳.۳ ولت
• ولتاژ ورودی (پیشنهادی): ۷-۹ ولت
• پین‌های دیجیتال I/O: ۵۴ (۱۲ عدد با خروجی PWM)
• پین‌های ورودی آنالوگ: ۱۲
• پین‌های خروجی آنالوگ (DAC): ۲
• جریان DC کل در تمامی خطوط I/O: ۱۳۰ میلی‌آمپر
• جریان DC برای پین ۳.۳ ولت: ۸۰۰ میلی‌آمپر
• جریان DC برای پین ۵ ولت: ۸۰۰ میلی‌آمپر
• حافظه فلش: ۵۱۲ کیلوبایت (تمامی حافظه برای برنامه‌های کاربر در دسترس است)
• حافظه SRAM: ۹۶ کیلوبایت (دو بانک: ۶۴ کیلوبایت و ۳۲ کیلوبایت)
• سرعت کلاک: ۸۴ مگاهرتز
