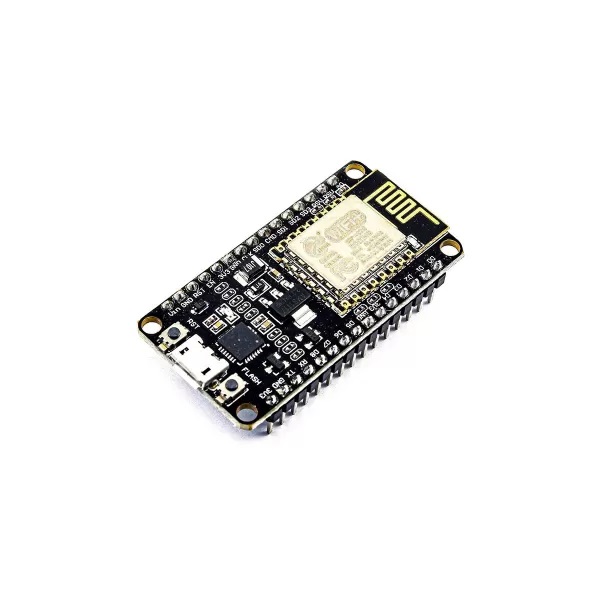

NODEMCU WIFI ESP8266 -CP2102 برد توسعه NodeMcu دارای هسته وای فای ESP8266 و مبدل CP2102

 برد توسعه NodeMCU ESP8266 با مبدل CP2102 را آماده کرده‌ایم؛ یکی از محبوب‌ترین بردهای توسعه برای پروژه‌های اینترنت اشیا (IoT). این برد با بهره‌گیری از ماژول قدرتمند ESP8266 و تراشه CP2102، ارتباطی پایدار و سریع با کامپیوتر برقرار می‌کند.

چرا مبدل CP2102؟
تراشه CP2102 یکی از پایدارترین و باکیفیت‌ترین مبدل‌های USB به سریال است که نسبت به تراشه‌های ارزان‌تر (مانند CH340)، ارتباط سریال مطمئن‌تر، نرخ انتقال بالاتر و پشتیبانی بهتری در سیستم‌عامل‌های مختلف (ویندوز، لینوکس و مک) ارائه می‌دهد. این ویژگی باعث می‌شود برنامه‌ریزی و ارتباط با برد بدون دردسر و با خطای کمتر انجام شود.

مشخصات فنی:

• میکروکنترلر: ESP8266 (نسخه ESP-12E)

• ولتاژ کاری: ۳.۳ ولت (پین‌های GPIO با ولتاژ ۵ ولت سازگار نیستند)

• درایور USB به سریال: تراشه CP2102

• فرکانس وای‌فای: ۲.۴ گیگاهرتز (استاندارد ۸۰۲.۱۱ b/g/n)

• تعداد پین‌های GPIO: ۱۷ پین (شامل D0 تا D8، RX/TX، A0، SDA، SCL)

• ورودی آنالوگ: ۱ پین (A0) با دقت ۱۰ بیت

• رابط‌های ارتباطی: UART، I2C، SPI

• حافظه فلش: ۴ مگابایت (۳۲ مگابیت)

• رگولاتور ولتاژ: خروجی ۳.۳ ولت

• درگاه تغذیه و برنامه‌ریزی: میکرو USB

• نوع آنتن: PCB داخلی

• ابعاد: استاندارد (مناسب برای بردبورد)

ویژگی‌های کلیدی (چرا این برد در رایاک):

• مبدل CP2102 باکیفیت: ارتباط سریال پایدارتر و نرخ انتقال بالاتر نسبت به تراشه‌های ارزان‌تر

• اتصال آسان به وای‌فای: راه‌اندازی پروژه‌های IoT در کمترین زمان

• ۱۷ پین GPIO: اتصال سنسورها، ماژول‌ها و محرک‌های متعدد

• حافظه فلش ۴ مگابایت: فضای کافی برای کدهای حجیم و کتابخانه‌های پیچیده

• سازگاری با Arduino IDE: برنامه‌نویسی ساده و آشنا

• پشتیبانی از پروتکل‌های متنوع: PWM، ADC، I2C، UART و One-Wire

• قرارگیری آسان روی بردبورد: طراحی استاندارد با فاصله ۲.۵۴ میلی‌متر

کاربردهای پیشنهادی در فروشگاه رایاک:

• اتوماسیون خانگی: کنترل روشنایی، پرده، دما و رطوبت از راه دور

• پروژه‌های اینترنت اشیا (IoT): ارسال داده سنسورها به سرور یا ابر

• دستگاه‌های هوشمند DIY: ساخت قفل هوشمند، ترموستات متصل، سنسور حضور

• ایستگاه‌های آب و هوا: خواندن دما، رطوبت و فشار و نمایش آنلاین

• کنترل ربات‌ها و سیستم‌های جاسازی شده از طریق شبکه

• سیستم‌های امنیتی و دوربین‌های مداربسته بی‌سیم

• پروژه‌های دانشجویی و آموزشی

نحوه استفاده (راهنمای سریع رایاک):

۱. درایور CP2102 را روی کامپیوتر خود نصب کنید (از سایت رسمی سازنده یا لینک موجود در آموزش رایاک).
۲. Arduino IDE را نصب و بسته پشتیبانی ESP8266 را اضافه کنید.
۳. برد NodeMCU 1.0 (ESP-12E Module) را انتخاب کنید.
۴. پورت COM مربوطه را انتخاب کرده و کد خود را آپلود کنید.
۵. از طریق وای‌فای به شبکه متصل شده و پروژه خود را اجرا کنید.

نکات مهم (توصیه رایاک):

• سطح ولتاژ تمام پین‌های GPIO ۳.۳ ولت است. برای اتصال قطعات ۵ ولتی حتماً از سطح‌ساز (Level Shifter) استفاده کنید.

• برای برنامه‌ریزی در Arduino IDE، باید بسته پشتیبانی ESP8266 را نصب کنید.

• قبل از اولین استفاده، درایور CP2102 را نصب کنید (در ویندوز ۱۰ و ۱۱ معمولاً به‌صورت خودکار شناسایی می‌شود، اما در صورت نیاز، درایور را از سایت رسمی Silabs دانلود کنید).

• تغذیه از طریق USB کافی است، اما برای پروژه‌های با جریان بالا، از منبع تغذیه خارجی ۳.۳ ولت یا ۵ ولت (از پین Vin) استفاده کنید.

• در صورت بروز خطای آپلود، از پورت USB با کیفیت و کابل کوتاه‌تر استفاده کنید.
